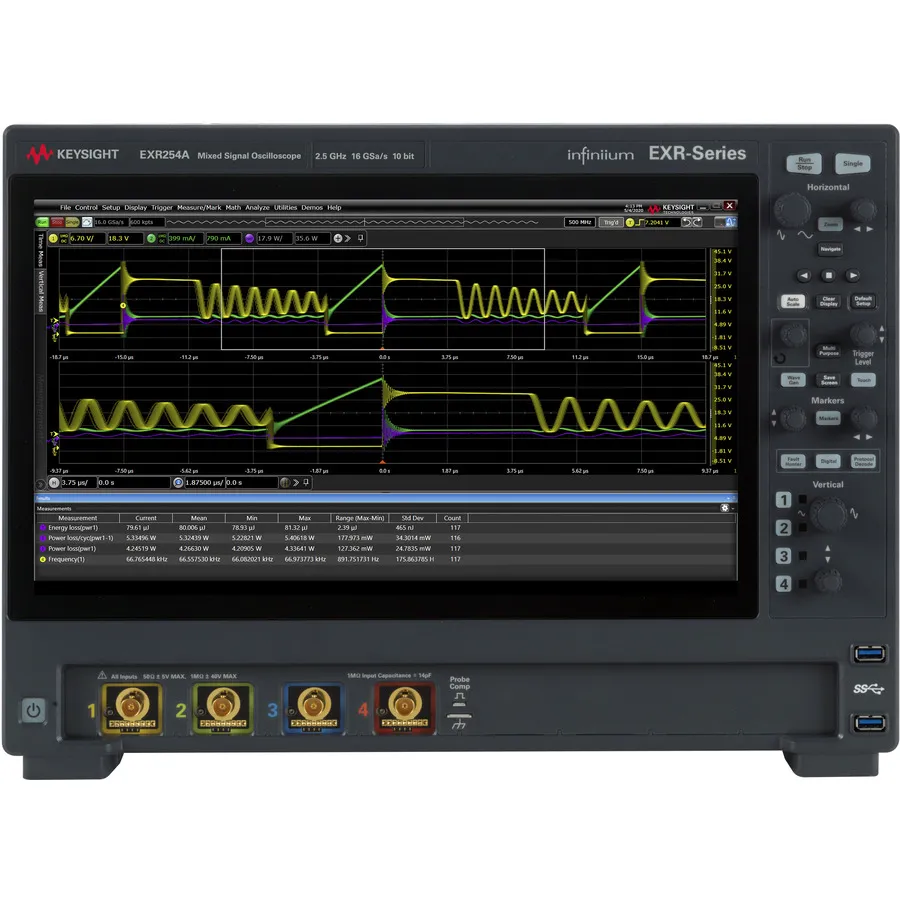

Keysight EXR254A Mixed Signal Oscilloscope
Keysight EXR254A осцилограф змішаного сигналу
Keysight EXR254A is a 2.5 GHz 4-channel mixed signal oscilloscope with 10-bit ADC, 100 Mpts memory, and integrated logic analyzer and AWG.
Деталі продукту
| Модель | EXR254A |
| Виробник | Keysight |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Keysight Infiniium EXR254A — це осцилограф змішаного сигналу на 2.5 ГГц з 4 аналоговими каналами, розроблений для аналізу сигналу з високою смугою пропускання в компактних конфігураціях. Завдяки 10-бітному АЦП з одночасною вибіркою 16 ГС/с на всіх каналах, пам'яті 100 Мпт на канал та накопичувачу 500 ГБ, EXR254A забезпечує виключну цілісність сигналу на оптимізованій платформі.
Як частина серії EXR-Series, він інтегрує сім приладів в одному—осцилограф, логічний аналізатор, генератор довільних сигналів, аналізатор частотної характеристики, лічильник, вольтметр і аналізатор протоколів. Прилад повністю оновлюється, дозволяючи користувачам додавати канали, смугу пропускання та можливості через програмні ліцензії в будь-який час.
Основні характеристики
- Смуга пропускання 2.5 ГГц з 4 аналоговими та 16 цифровими каналами
- 10-бітний АЦП з одночасною вибіркою 16 ГС/с на всіх каналах
- Пам'ять 100 Мпт на канал з накопичувачем 500 ГБ
- Надзвичайно низькошумовий фронтальний конець з шумом до 43 мкВ та 9.0 бітами ENOB
- 50+ автоматичних вимірювань напруги та часу
- Інтегрований логічний аналізатор, AWG, аналізатор частотної характеристики, лічильник, DVM та аналізатор протоколів
- Повністю оновлюється через програмні ліцензії для смуги пропускання, каналів та застосувань
- Апаратне прискорене побудування графіків, сегментована пам'ять, режим історії та Fault Hunter
- Діаграми очей, відновлення тактової частоти та аналіз FFT
Застосування
- Налагодження високошвидкісних цифрових та змішаних сигнальних схем
- Аналіз цілісності сигналу та цілісності потужності
- Вимірювання відновлення тактової частоти та тремтіння часу
- Аналіз діаграм очей та часових параметрів
- Декодування та аналіз послідовних протоколів
- Захоплення сигналу та програвання історичних даних
Комплектація
- Пасивний щуп 10:1, 500 МГц (4 або 8)
- Кабель калібрування 50 Ω, 1 метр
- Сумка для аксесуарів
- Захисна передня кришка
- Місцевий кабель живлення
- Повнорозмірна клавіатура
- Оптична мишка зі скролом
- Сертифікат заводської калібрування на 1 рік
- Листки безпеки
- Путівник вибору щупів
Характеристики
| Bandwidth | 2.5 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 16 GS/s |
| Memory | 100 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 15.6 Capacitive Color Touch |
| Series | EXR-Series |
