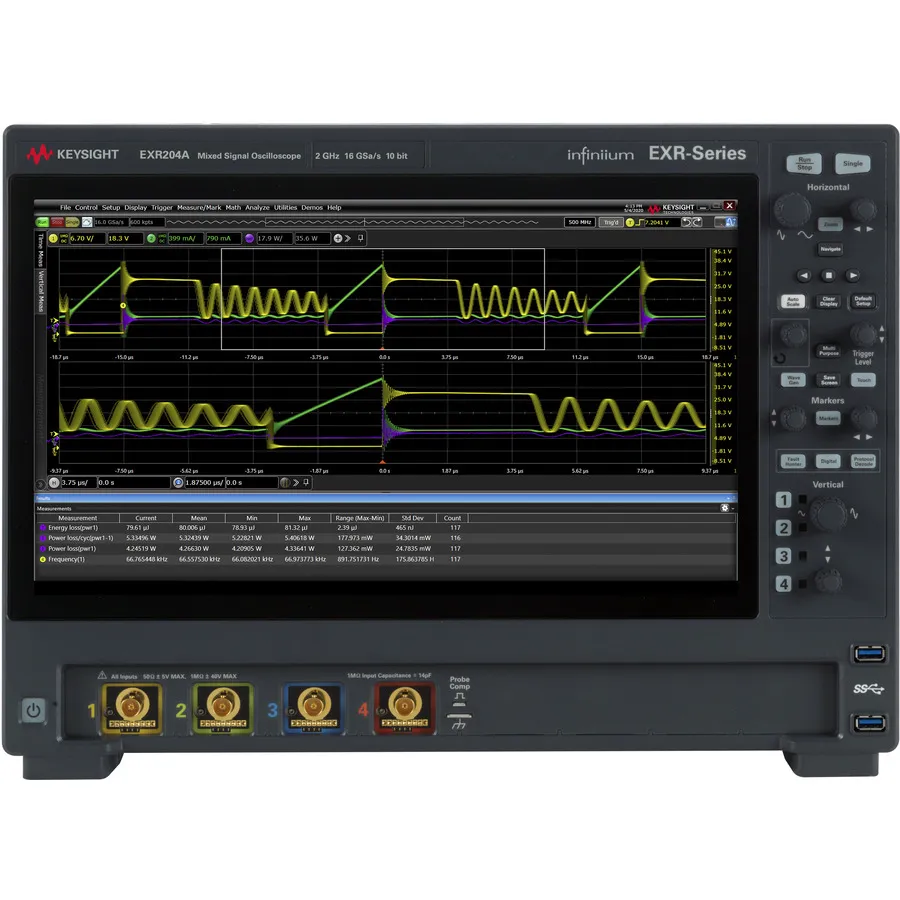

Keysight EXR204A Mixed Signal Oscilloscope

Огляд

Keysight Infiniium EXR204A — це 4-канальний змішаний сигнальний осцилограф з пропускною здатністю 2 ГГц, розроблений для високошвидкісного аналізу цілісності сигналу та передового зневадження новітніх цифрових схем. Оснащений 10-бітним АЦП із частотою дискретизації 16 ГВ/с на всіх каналах одночасно, забезпечує вищу вертикальну роздільну здатність та мінімальний шум для точних вимірювань з великою смугою пропускання.

Основні характеристики

• 4 аналогові канали з пропускною здатністю 2 ГГц
• Частота дискретизації 16 ГВ/с на всіх каналах одночасно
• 10-бітний АЦП з шумом 43 мкВ та 9,0 біт ENOB при апаратній фільтрації
• Пам'ять 100 Мптс на канал
• Внутрішнє сховище SSD 500 ГБ
• Апаратне прискорене виведення для швидкого відображення форм сигналу
• Інтегрований 7-в-1 прилад: осцилограф, логічний аналізатор, генератор довільних форм сигналу, аналізатор частотної характеристики, лічильник, вольтметр та аналізатор протоколів
• Діаграми ока та відновлення тактової частоти для вимірювання цілісності сигналу
• FFT аналіз та понад 50 автоматичних вимірювань напруги та часу
• Повністю розширювальна — розширюйте до 8 каналів, подальше збільшуйте пропускну здатність та додавайте додаткові прилади через ліцензії програмного забезпечення

Застосування

• Аналіз цілісності сигналу та подачі живлення
• Зневадження та валідація змішаного сигналу
• Верифікація високошвидкісного цифрового дизайну
• Аналіз протоколів та тестування відповідності
• Розроблення вбудованих систем та їх діагностика

Комплектація

• Пасивний щуп, 10:1, 500 МГц (кількість: 4)
• Калібрувальний кабель 50Ω, 1 метр
• Сумка для аксесуарів
• Захисний передній кожух
• Повнорозмірна клавіатура
• Оптична миша зі скролюючим колесом
• Локальний кабель живлення
• Сертифікат заводського калібрування на 1 рік
