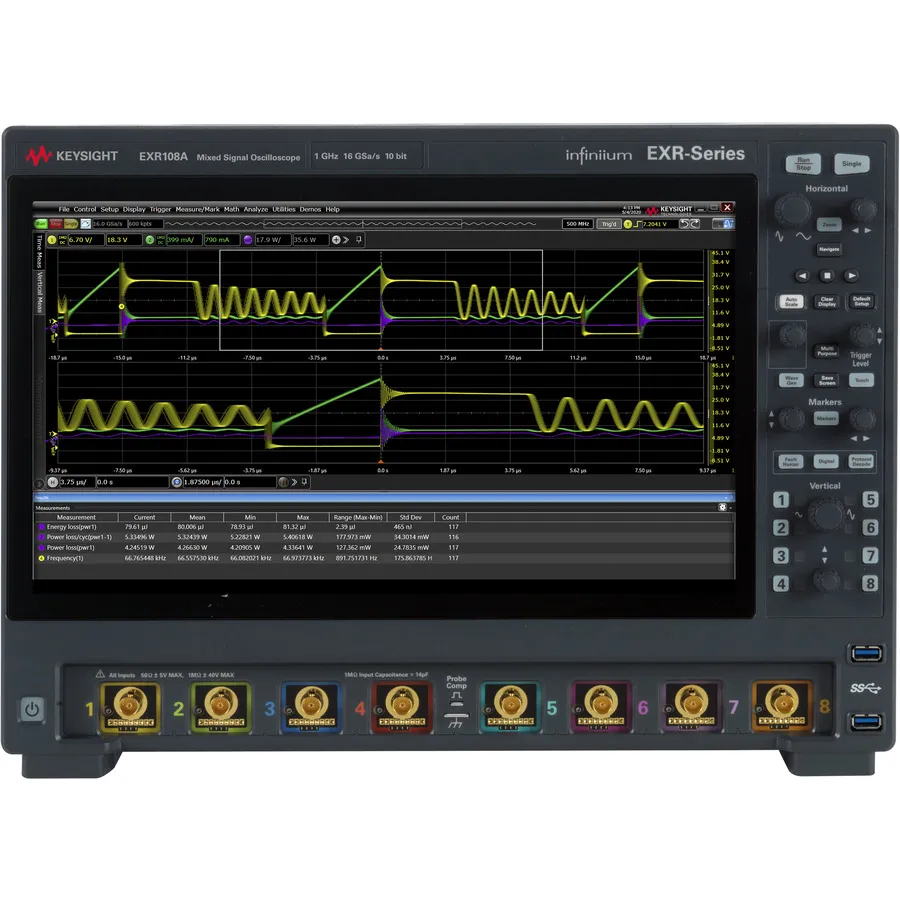

Keysight EXR108A Mixed Signal Oscilloscope

Огляд

Keysight Infiniium EXR108A — це 8-канальний змішаний сигнальний осцилограф з пропускною здатністю 1 ГГц, розроблений для передового аналізу цілісності сигналу та комплексного зневадження складних цифрових схем. Оснащений 10-бітним АЦП з частотою дискретизації 16 ГВ/с одночасно на всіх каналах, забезпечує винятковую вертикальну роздільну здатність та низьку шумову характеристику для точних вимірювань.

Основні характеристики

• 8 аналогових каналів з пропускною здатністю 1 ГГц
• Частота дискретизації 16 ГВ/с на всіх каналах одночасно
• 10-бітний АЦП з шумом 43 мкВ та 9,0 біт ENOB при апаратній фільтрації
• Пам'ять 100 Мптс на канал
• Внутрішнє сховище SSD 500 ГБ
• Апаратне прискорене виведення для швидкого відображення форм сигналу
• Інтегрований 7-в-1 прилад: осцилограф, логічний аналізатор, генератор довільних форм сигналу, аналізатор частотної характеристики, лічильник, вольтметр та аналізатор протоколів
• Діаграми ока та відновлення тактової частоти для вимірювання цілісності сигналу
• FFT аналіз та понад 50 автоматичних вимірювань напруги та часу
• Повністю розширювальна — збільшуйте пропускну здатність, додавайте додаткові прилади та розширюйте функціональність через ліцензії програмного забезпечення

Застосування

• Аналіз цілісності сигналу та подачі живлення
• Зневадження та валідація змішаного сигналу
• Верифікація високошвидкісного цифрового дизайну
• Аналіз протоколів та тестування відповідності
• Розроблення вбудованих систем та їх діагностика

Комплектація

• Пасивний щуп, 10:1, 500 МГц (кількість: 8)
• Калібрувальний кабель 50Ω, 1 метр
• Сумка для аксесуарів
• Захисний передній кожух
• Повнорозмірна клавіатура
• Оптична миша зі скролюючим колесом
• Локальний кабель живлення
• Сертифікат заводського калібрування на 1 рік
