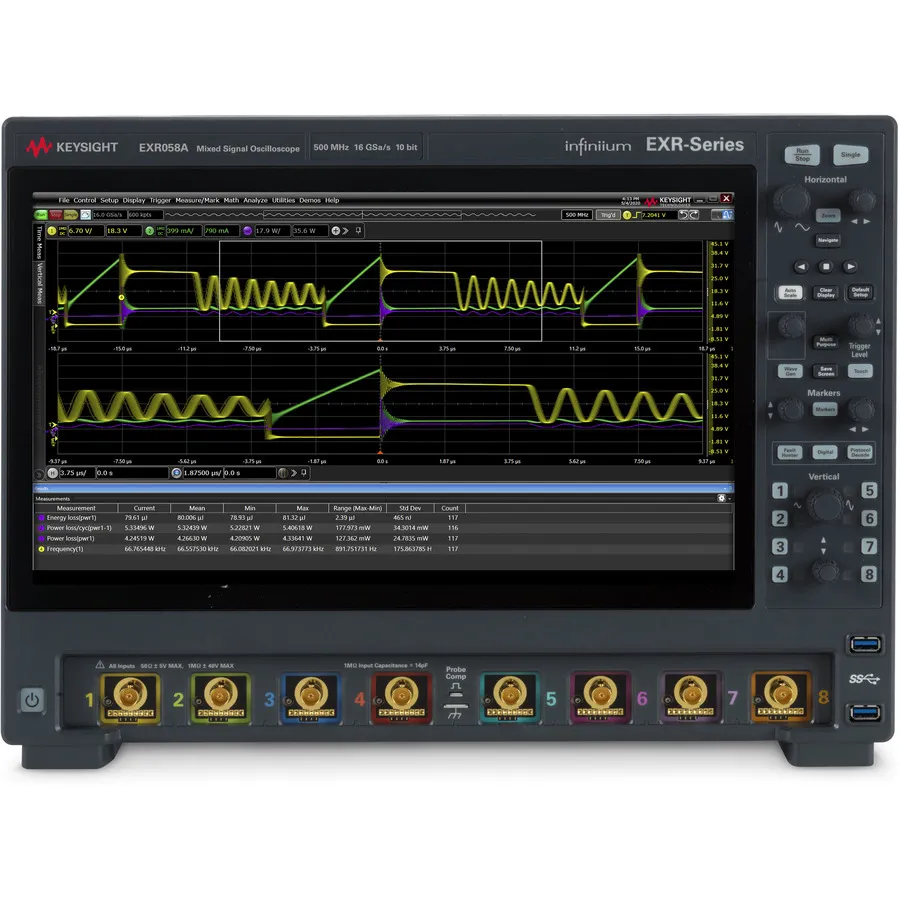

Keysight EXR058A Mixed Signal Oscilloscope

Огляд

Keysight Infiniium EXR058A — це 8-канальний змішаний сигнальний осцилограф з пропускною здатністю 500 МГц, розроблений для передового аналізу цілісності сигналу та зневадження. Оснащений 10-бітним АЦП із частотою дискретизації 16 ГВ/с на всіх каналах одночасно, забезпечує винятковую вертикальну роздільну здатність та мінімальний шум для складного вимірювання та аналізу сигналу.

Основні характеристики

• 8 аналогових каналів із пропускною здатністю 500 МГц
• Частота дискретизації 16 ГВ/с на всіх каналах одночасно
• 10-бітний АЦП з шумом 43 мкВ та 9,0 біт ENOB при апаратній фільтрації
• Пам'ять 100 Мптс на канал
• Внутрішнє сховище SSD 500 ГБ
• Апаратне прискорене виведення для швидкого відображення форм сигналу
• Інтегрований 7-в-1 прилад: осцилограф, логічний аналізатор, генератор довільних форм сигналу, аналізатор частотної характеристики, лічильник, вольтметр та аналізатор протоколів
• Діаграми ока та відновлення тактової частоти для вимірювання цілісності сигналу
• FFT аналіз та понад 50 автоматичних вимірювань напруги та часу
• Повністю розширювальна — розширюйте каналу, пропускну здатність та додавайте додаткові прилади через ліцензії програмного забезпечення

Застосування

• Аналіз цілісності сигналу та подачі живлення
• Зневадження та валідація змішаного сигналу
• Верифікація високошвидкісного цифрового дизайну
• Аналіз протоколів та тестування відповідності
• Розроблення вбудованих систем та їх діагностика

Комплектація

• Пасивний щуп, 10:1, 500 МГц (кількість: 8)
• Калібрувальний кабель 50Ω, 1 метр
• Сумка для аксесуарів
• Захисний передній кожух
• Повнорозмірна клавіатура
• Оптична миша зі скролюючим колесом
• Локальний кабель живлення
• Сертифікат заводського калібрування на 1 рік
