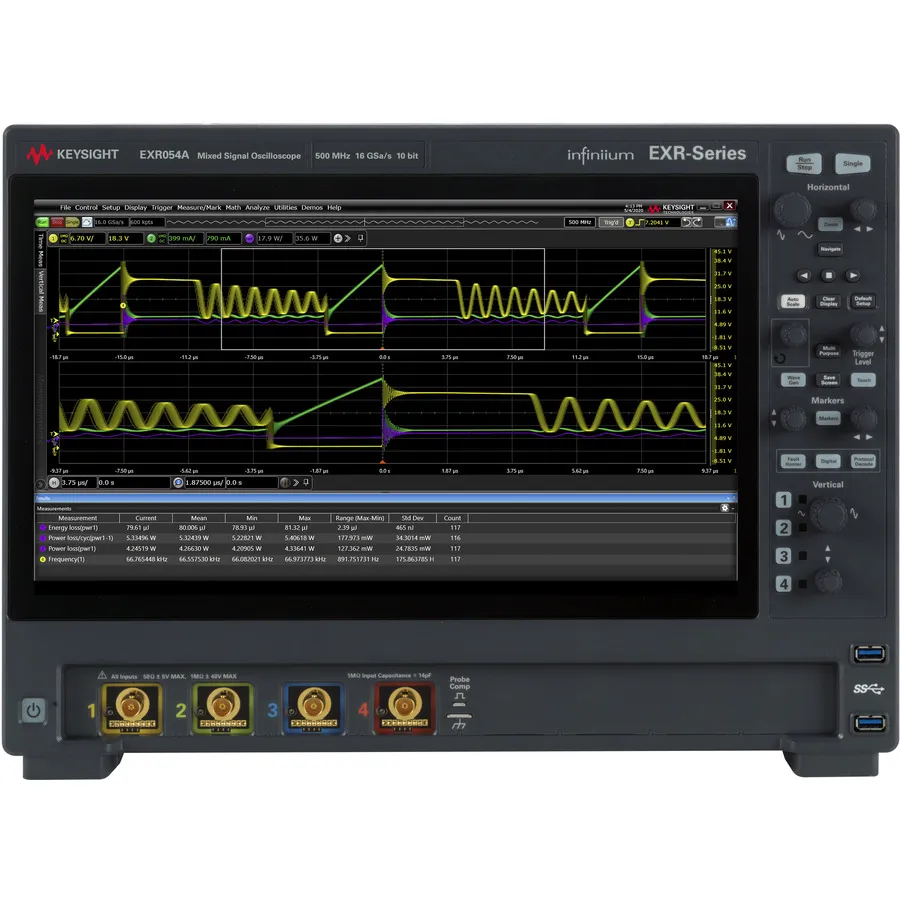

Keysight EXR054A Mixed Signal Oscilloscope

Огляд

Keysight Infiniium EXR054A — це 4-канальний осцилограф змішаного сигналу з частотою 500 МГц, що має 10-бітний АЦП з одночасною вибіркою 16 ГВз, пам'ять 100 Мбайт на канал та сховище 500 ГБ SSD. EXR054A поєднує високорозрізну аналогову зйомку з інтегрованим аналізом логіки та сімома вбудованими тестовими приладами в одній платформі. Він повністю оновлювальний — смуга пропускання, канали, пам'ять та програмні додатки можуть бути розширені через ліцензійні ключі, захищаючи ваші інвестиції та дозволяючи приладу розвиватися з потребами вашої лабораторії.

Основні характеристики

• 4 аналогові канали з частотою 500 МГц та 10-бітним АЦП
• Одночасна вибірка 16 ГВз на всіх каналах
• Пам'ять 100 Мбайт на канал та сховище 500 ГБ SSD
• Низькошумна передня частина з власними 130 нм BiCMOS інтегральними схемами для цілісності сигналу
• Вертикальна розрізність до 16 бітів у режимі високої розрізності
• Незалежні 4-цифрові DVM та 10-цифрові потрійні лічильники
• Апаратно прискорене креслення з сегментованою пам'яттю та режимом історії
• Fault Hunter для автоматизованого усунення неполадок
• Діаграми очей, відновлення годинника та аналіз FFT
• 50+ вимірювань напруги та синхронізації
• Повністю оновлювальна: смуга пропускання, канали, пам'ять та додатки
• Вбудовані приладу: аналоговий осцилограф, аналізатор логіки, генератор довільних форм хвиль, аналізатор частотної характеристики, лічильник, DVM та аналізатор протоколу

Застосування

• Розробка та перевірка схем змішаного сигналу
• Аналіз цілісності цифрових та силових сигналів
• Аналіз протоколу та налагодження вбудованих систем
• Навчальні та дослідницькі тести
• Перевірка розроблення цифрових сигналів високої швидкості

Комплектація

• Пасивний щупок 10:1, 500 МГц (4 або 8 щупків залежно від кількості каналів)
• Кабель калібрування 50Ω, 1 метр
• Сумка для аксесуарів та захисна передня кришка
• Повнорозмірна клавіатура та оптична миша з колесиком прокручування
• Місцевий силовий кабель та сертифікат калібрування заводу на 1 рік
