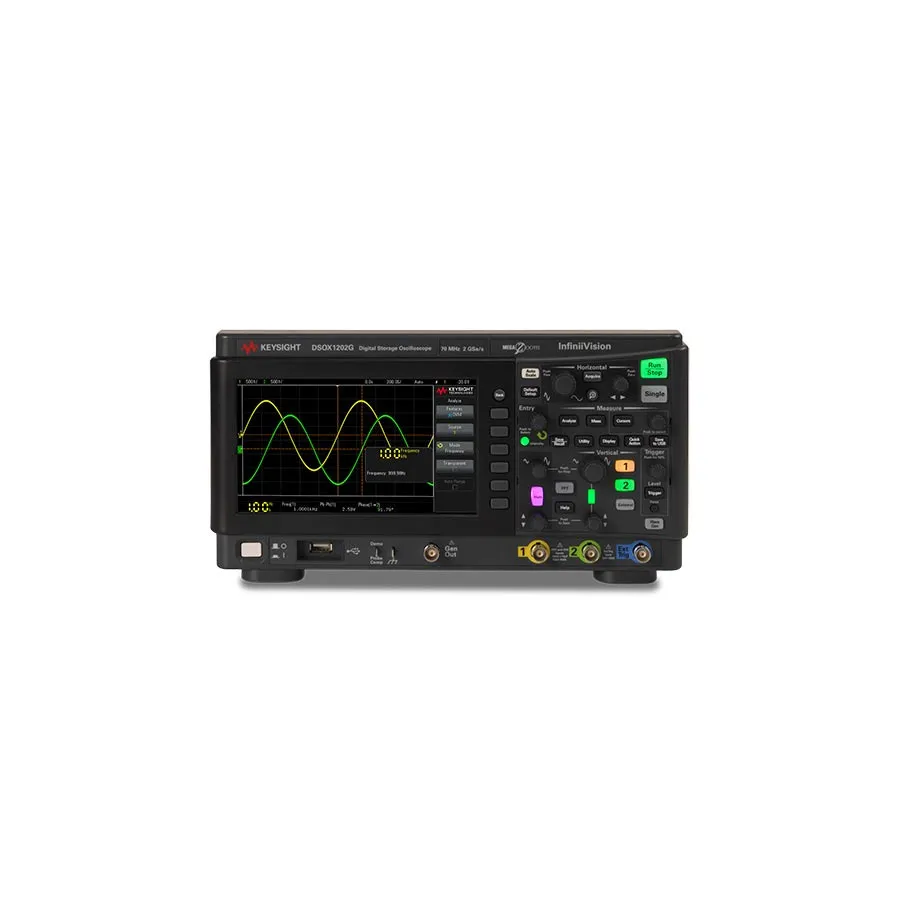

Keysight EDUX1052G Digital Oscilloscope

Огляд

Keysight EDUX1052G — 50 МГц двоканальний цифровий осцилограф, розроблений для освітніх установ та навчальних лабораторій. Побудований на тій же технології, що й професійні прилади Keysight, він дає студентам навички роботи з інструментами та робочими процесами промислового стандарту. Прилад включає інтегрований 20 МГц генератор функцій, аналізатор частотної характеристики з графіками Боде та можливість декодування серійних протоколів.

Основні характеристики

• 2 канали з 50 МГц смугою пропускання
• Частота дискретизації 1 ГС/с з глибиною пам'яті 200k точок
• Частота оновлення 100 000 хвильових форм/сек з технологією MegaZoom IV
• Вбудований 20 МГц WaveGen (генератор функцій) з модуляцією (AM, FM, FSK)
• Аналізатор частотної характеристики для графіків коефіцієнта посилення та фази Боде
• Інтегрований 3-розрядний DVM та 5-розрядний лічильник частоти
• Аналіз серійних протоколів: I2C, UART, RS-232/422/485
• Математика хвильових форм: додавання, віднімання, множення, ділення, FFT, низькочастотний фільтр
• 7-дюймовий TFT LCD дисплей WVGA
• Вбудовані сигнали тренування та підручники для студентів
• Підключення USB 2.0 та LAN; сумісність з PathWave BenchVue

Застосування

• Навчальні лабораторії електричних кіл та електроніки
• Підготовка студентів електротехніки
• Вимірювання та аналіз сигналів у фізичній лабораторії
• Перевірка конструкції схеми та налагодження
• Розроблення та тестування серійних комунікаційних протоколів

Комплектація

• Два пасивні щупи N2142A 75 МГц з перемиканням 10:1/1:1
• Кабель живлення
• Сертифікат калібрування
