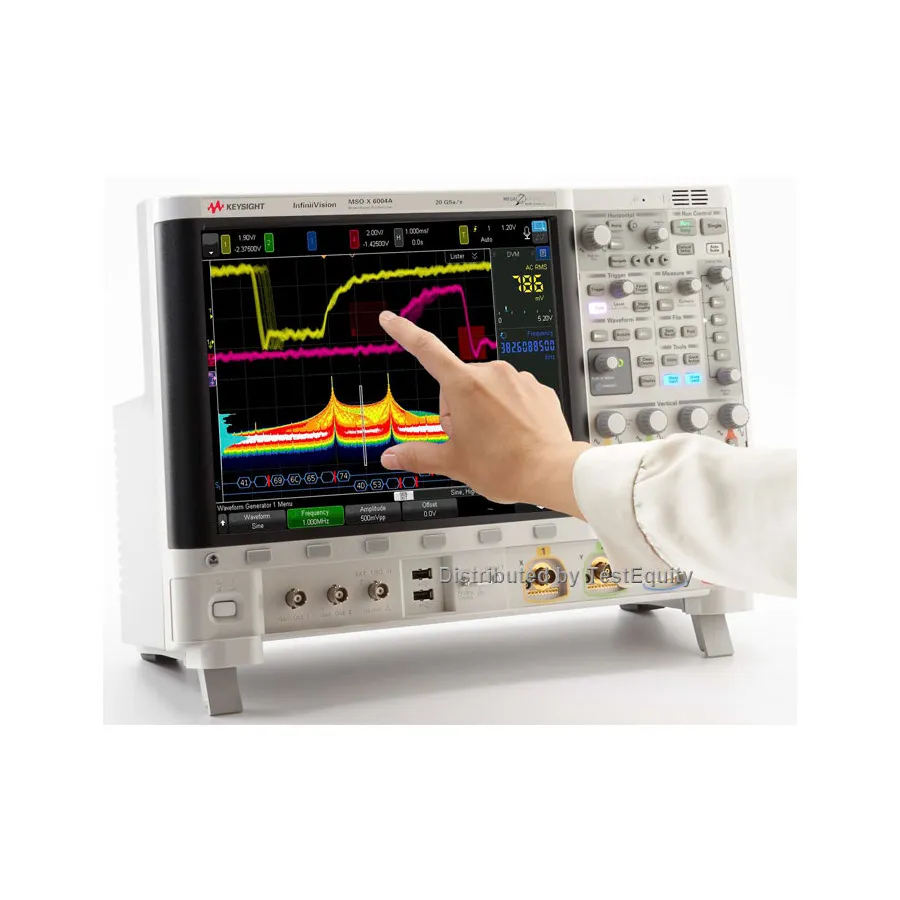

Keysight DSOX6004A Digital Oscilloscope

Огляд

Keysight DSOX6004A — 4-канальний цифровий осцилограф серії InfiniiVision 6000 X-Series із пропускною здатністю 1 ГГц (можлива модернізація до 6 ГГц) та швидкістю дискретизації 20 ГГц/с. Розроблений для інженерів, яким потрібна висока пропускна здатність, потужні можливості візуалізації та інтегровані вимірювальні функції в портативному пакеті, він забезпечує необхідну продуктивність для вимірювання високошвидкісних сигналів з часом наростання менше 150 пс або швидкістю передачі даних понад 2 Гбіт/с NRZ.

Основні характеристики

• Пропускна здатність 1 ГГц з можливістю модернізації до 2,5, 4 або 6 ГГц
• Швидкість дискретизації 20 ГГц/с з максимальною глибиною пам'яті 4 Мпт
• 4 аналогові канали з сегментованою пам'яттю
• Швидкість оновлення 450 000 хвильових форм на секунду для всебічної візуалізації сигналу
• 12,1-дюймовий ємнісний сенсорний екран з функцією InfiniiScan Zone touch trigger
• Шість інтегрованих приладів: осцилограф, 16 цифрових каналів, декодер серійного протоколу, генератор функцій/довільної форми хвилі, цифровий вольтметр, лічильник з сумуванням (через опції)
• Голосове керування 14 мовами
• Гарантія на три роки
• Опціональна можливість змішаного сигналу з 16 цифровими каналами

Застосування

• Вимірювання та аналіз високочастотних сигналів
• Тестування цифрових пристроїв та вбудованих систем
• Налагодження та верифікація змішаних сигнальних схем
• Аналіз протоколу та вимірювання часу
• Характеризація джерел живлення та компонентів

Комплектація

• Пасивний пробник N2894A 700 МГц 10:1 (по одному на канал)
• Сертифікат калібрування (інтервал 2 роки)
• Силовий кабель
• Захисна крышка передньої панелі
• Документація користувача та посібник програміста на CD
