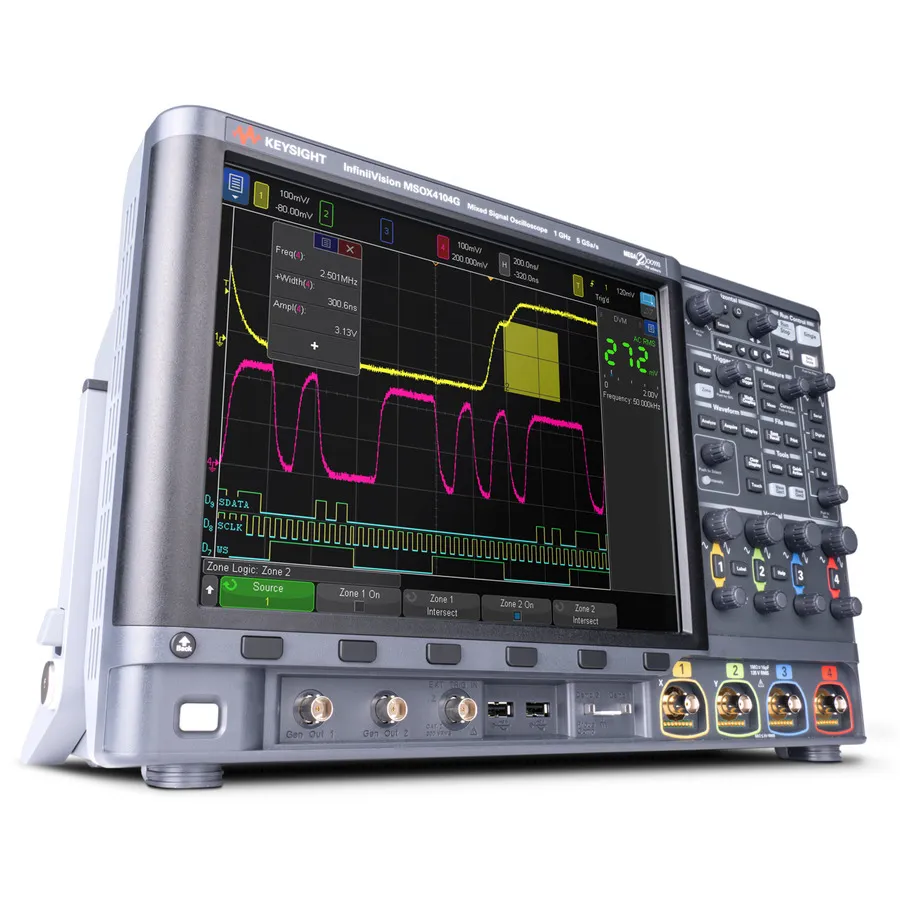

Keysight DSOX4104G Digital Oscilloscope

Огляд

Keysight DSOX4104G — це універсальний 4-канальний цифровий осцилограф із серії InfiniiVision 4000G X-Series. Він поєднує високопродуктивні можливості вимірювання з інтуїтивним сенсорним інтерфейсом, що робить його придатним для загального налагодження до програм спеціалізованого аналізу.

Основні характеристики

• Пропускна здатність 1 ГГц з максимальною частотою дискретизації 5 ГВзаб/с
• Максимальна глибина пам'яті 4 млн точок
• 1,000,000 хвиль на секунду для захоплення глюків
• 12,1-дюймовий сенсорний дисплей з зручним інтерфейсом
• Сенсорний триггер InfiniiScan Zone для швидкої ізоляції сигналу
• Сегментована пам'ять та FFT аналіз
• 5-розрядний вбудований лічильник частоти
• Аналіз послідовних протоколів: I2C, SPI, RS232/422/485, UART, I2S, USB PD (стандартно)
• Опціональне декодування: ARINC 429, CAN, LIN, MIL-STD-1553, FlexRay, CXPI, Manchester/NRZ
• Подвійний генератор хвиль, тестування маски та аналіз частотної характеристики
• 7 інтегрованих інструментів: осцилограф, спектральний аналізатор, аналізатор протоколу, генератор хвиль, лічильник частоти, вольтметр та інші
• Розширювана ліцензія для додаткових можливостей

Застосування

• Загальне налагодження електроніки та аналіз сигналів
• Вимірювання коефіцієнта відхилення живлення та реакції контуру управління
• Аналіз живлення та перетворення
• Розроблення автомобільних систем
• Характеризація напівпровідникових пристроїв
• Аналіз протоколу та цілісності сигналу

Комплектація

• Осцилограф DSOX4104G 4-канальний
• 4× зонди N2894A 700 МГц пасивні (послаблення 10:1)
• Локалізований шнур живлення
• Передня кришка панелі
• Завантажуваний сертифікат калібрування
