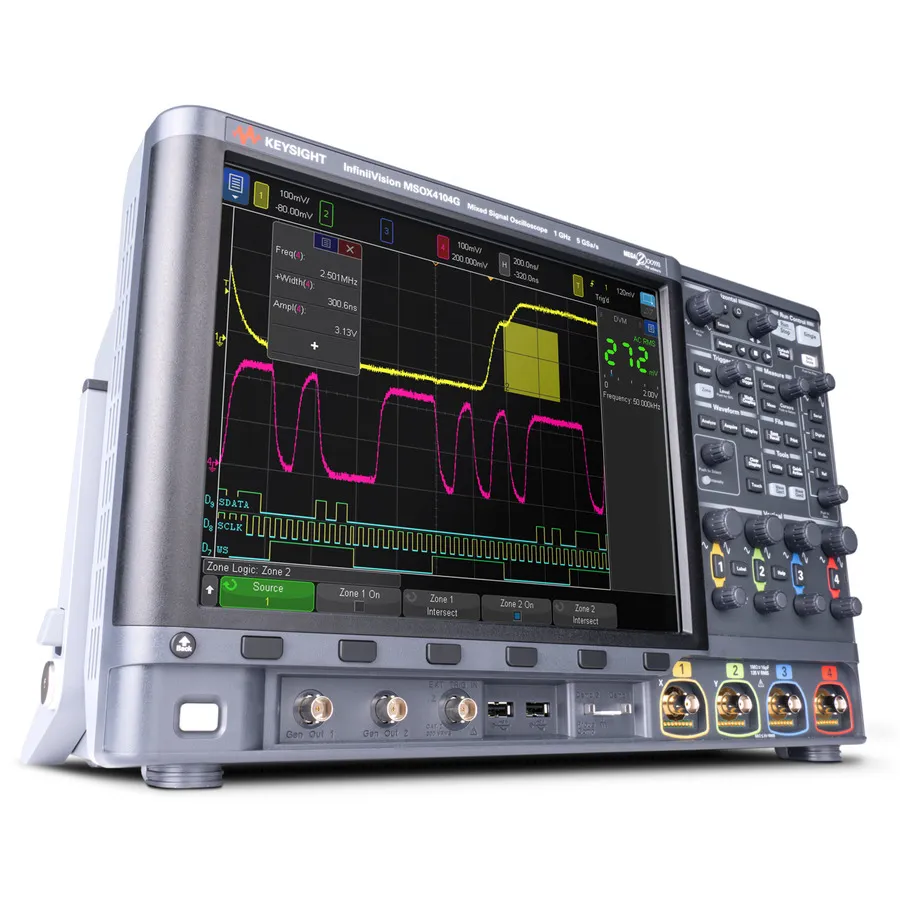

Keysight DSOX4034G Digital Oscilloscope

Огляд

Keysight DSOX4034G — 4-канальний цифровий осцилограф із серії InfiniiVision 4000G X-Series, розроблений для інженерів, які потребують комплексного аналізу сигналів з одночасними багатоканальними вимірюваннями та інтегрованими можливостями тестування. Він поєднує інтуїтивне управління сенсорним екраном з передовим запуском та функціями аналізу протоколів, що робить його ідеальним для загального налагодження та галузево-специфічних застосувань, які вимагають багатоканального моніторингу.

Основні характеристики

• 4 аналогові канали з пропускною здатністю 350 MHz
• Максимальна частота дискретизації 5 GSa/s із глибиною пам'яті 4 Mpts
• Частота оновлення 1 млн сигналів на секунду для захоплення перехідних процесів
• Сенсорний дисплей 12.1 дюйма з функцією InfiniiScan Zone trigger
• 7 інтегрованих приладів: осцилограф, генератор сигналів, FFT, логічний аналізатор, гістограма, лічильник частоти та тестування маски
• Стандартний аналіз протоколів: I2C, SPI, RS232/422/485, UART, I2S, USB PD
• Додаткові декодування: CAN, LIN, ARINC 429, FlexRay та інші
• Вбудована довідка та передова математика сигналу
• Можливість ліцензування для додаткових можливостей

Застосування

• Багатоканальний аналіз сигналів та налагодження
• Аналіз блоків живлення з інтегрованим набором для аналізу потужності
• Розробка та тестування автомобільних систем
• Характеризація напівпровідникових приладів
• Аналіз протоколів та серійних даних
• Вимірювання частотної характеристики та стабільності
