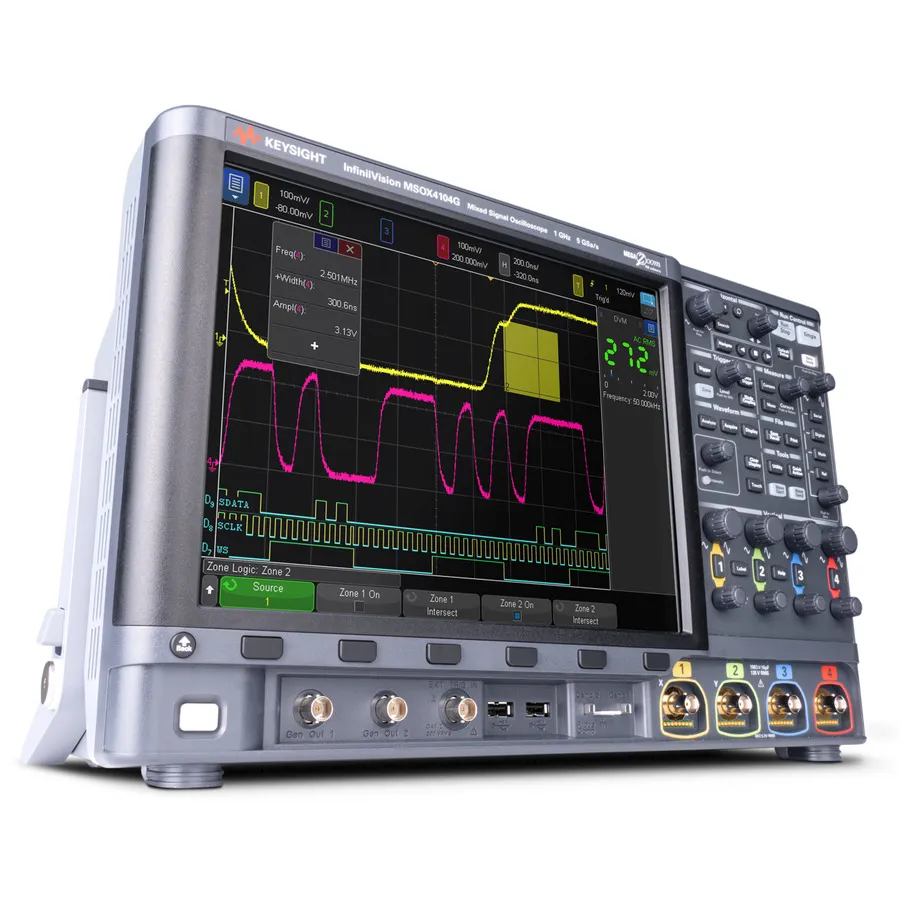

Keysight DSOX4022G Digital Oscilloscope

Огляд

Цифровий осцилоскоп Keysight DSOX4022G — 2-канальний прилад зі смугою пропускання 200 MHz, пам'яттю 4 Mpts та частотою вибірки 5 GSa/s. Він оснащений 12,1-дюймовим сенсорним дисплеєм з частотою оновлення осцилограм 1 млн на секунду, що забезпечує потужні можливості аналізу сигналів для відлагодження та аналізу протоколів. Серія 4000G X-Series поєднує передові характеристики з інтуїтивною простотою використання як для загального відлагодження, так і для спеціалізованих галузевих застосувань.

Основні характеристики

• 2 аналогові канали зі смугою пропускання 200 MHz
• Максимальна частота вибірки 5 GSa/s з глибиною пам'яті 4 Mpts
• 12-розрядна вертикальна роздільна здатність
• 12,1-дюймовий сенсорний дисплей із інтуїтивним інтерфейсом
• 1 млн осцилограм на секунду — частота захоплення для швидкого аналізу
• Zone trigger та сегментована пам'ять для ефективного аналізу
• Вбудований подвійний генератор довільної форми (WaveGen)
• Стандартний аналіз послідовних протоколів: I2C, SPI, RS232/422/485, UART, I2S, USB PD
• Додаткові протоколи: ARINC 429, CAN, CAN-FD, LIN, SENT, FlexRay, MIL-STD-1553, USB 2.0, CXPI, Manchester/NRZ
• 7 приладів в одному
• Аналіз частотної характеристики (графіки Боде), FFT, розширені математичні функції
• Тестування маскових обмежень та гістограми вимірювань
• Ліцензійна модернізація для додаткових можливостей

Застосування

• Загальне відлагодження схем та аналіз сигналів
• Аналіз послідовних протоколів та декодування
• Аналіз потужності та вимірювання коефіцієнта придушення збурення живлення
• Аналіз частотної характеристики контуру зворотного зв'язку
• Розроблення та тестування автомобільних систем
• Верифікація напівпровідникових та вбудованих систем
• Спеціалізований галузевий аналіз за допомогою програмного забезпечення

Комплектація

• Одне пасивне щупо N2894A 700 MHz на канал (послаблення 10:1)
• Локалізований силовий кабель
• Передня панель
• Завантажувальний сертифікат калібрування та документація
