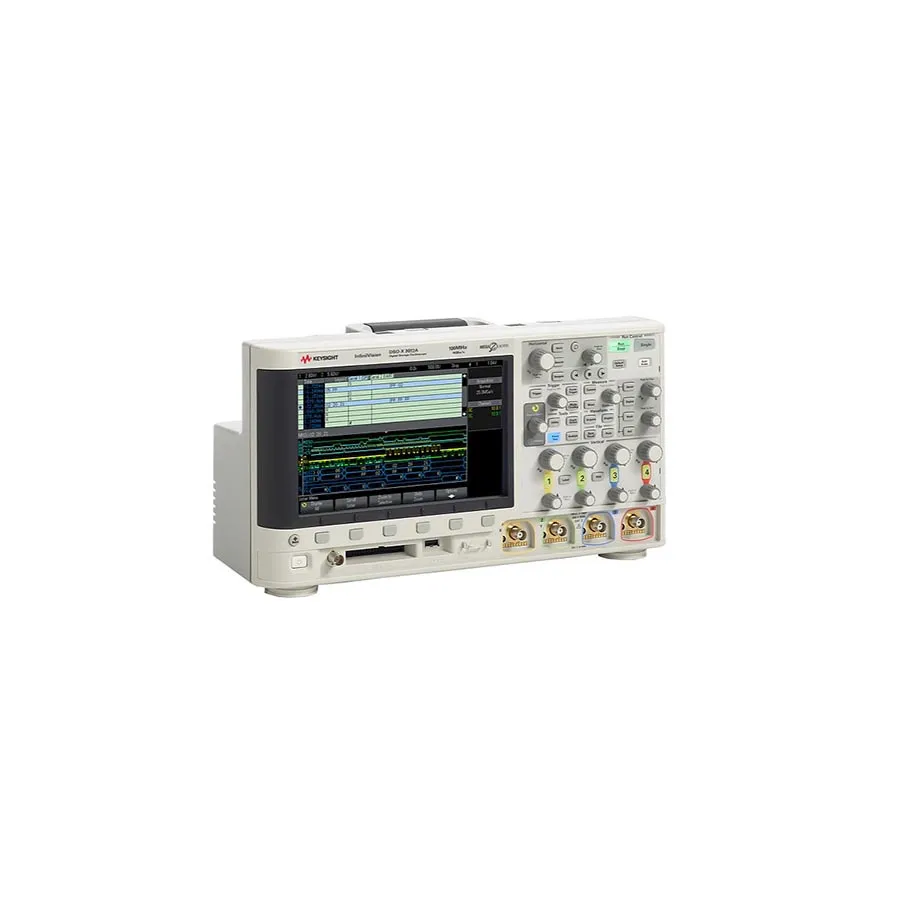

Keysight DSOX3034A Digital Oscilloscope

Огляд

Keysight DSOX3034A InfiniiVision 3000 X-Series — це цифровий осцилограф з високою продуктивністю та комплексною інтеграцією приладів. З пропускною здатністю 350 МГц, 4 каналами та частотою дискретизації 4 GSa/s, він захоплює складні багатосигнальні сценарії. Найвища на ринку частота оновлення 1 мільйон хвиль на секунду забезпечує максимальну детальність сигналу та виключну ясність відображення перехідних подій.

Серія 3000 X-Series забезпечує максимальний захист інвестицій завдяки повній можливості модернізації, від розширення пропускної здатності до 1 ГГц до додавання цифрових каналів та розширених можливостей вимірювання. Ця гнучкість дозволяє розширювати можливості по мірі розвитку потреб тестування.

Основні характеристики

• Пропускна здатність 350 МГц з 4 аналоговими вхідними каналами
• Максимальна частота дискретизації 4 GSa/s з 2 Мpts стандартної пам'яті (4 Мpts опціонально)
• Частота оновлення 1 мільйон хвиль/с для захоплення рідких подій
• 8.5-дюймовий WVGA кольоровий дисплей
• Вбудований 20 МГц генератор функцій/довільної форми з модуляцією
• 5-у-1 інтеграція приладу: осцилограф, цифровий вольтметр, генератор функцій, лічильник та аналізатор протоколів
• Функціональність пошуку та навігації для ефективного аналізу хвиль
• Опції тригеру та аналізу послідовного протоколу
• Можливості математики хвиль та FFT
• Повна модернізована архітектура, включаючи розширення пропускної здатності до 1 ГГц
• Порти USB host та device з опціональною LAN та GPIB підключенням

Застосування

• Багатосигнальний аналіз та комплексне усунення несправностей
• Перевірка протоколу послідовної комунікації
• Генерування хвиль та тестування сигналу
• Аналіз частотної області за допомогою FFT
