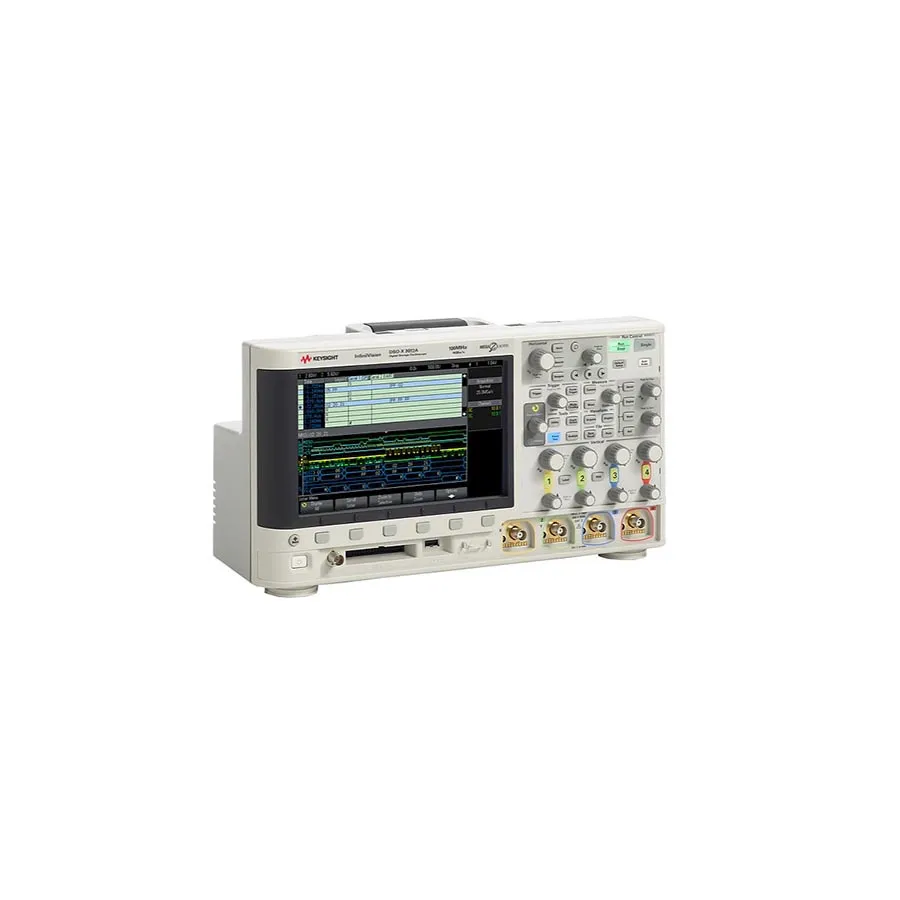

Keysight DSOX3024A Digital Oscilloscope

Огляд

Keysight DSOX3024A — це 4-канальний цифровий осцилограф серії InfiniiVision 3000 X-Series з найвищими в галузі можливостями захоплення та аналізу сигналів. З частотою оновлення хвилеформ 1 мільйон на секунду та технологією розумної пам'яті MegaZoom IV, він забезпечує виключні деталі для вимірювання та аналізу складних сигналів.

Основні характеристики

• Пропускна здатність 200 МГц з 4 каналами
• Частота дискретизації 4 GS/s з пам'яттю до 2M точок за замовчуванням (опціонально 4M точок)
• 1 000 000 хвилеформ на секунду для захоплення збоїв та аномалій
• 8,5-дюймовий WVGA кольоровий дисплей
• Технологія розумної пам'яті MegaZoom IV для безкомпромісної деталізації сигналу
• 5-в-1 інтеграція: осцилограф, цифрові канали (опціонально), генератор хвилеформ, цифровий вольтметр та аналізатор протоколу
• Вбудований генератор функцій та довільних хвилеформ 20 МГц з модуляцією
• Запуск та аналіз протоколу послідовної передачі з апаратним декодуванням
• Математика хвилеформ та аналіз FFT
• Можливості пошуку та навігації
• Повністю розширювана архітектура з можливістю розширення пропускної здатності до 1 ГГц
• Порти USB host і device, опціональні інтерфейси LAN і VGA, опціональний GPIB

Застосування

• Проектування та валідація електроніки
• Аналіз цілісності та синхронізації сигналу
• Характеризація джерел живлення та схем
• Налагодження та аналіз протоколу послідовної передачі
• Освітні та дослідницькі застосування
