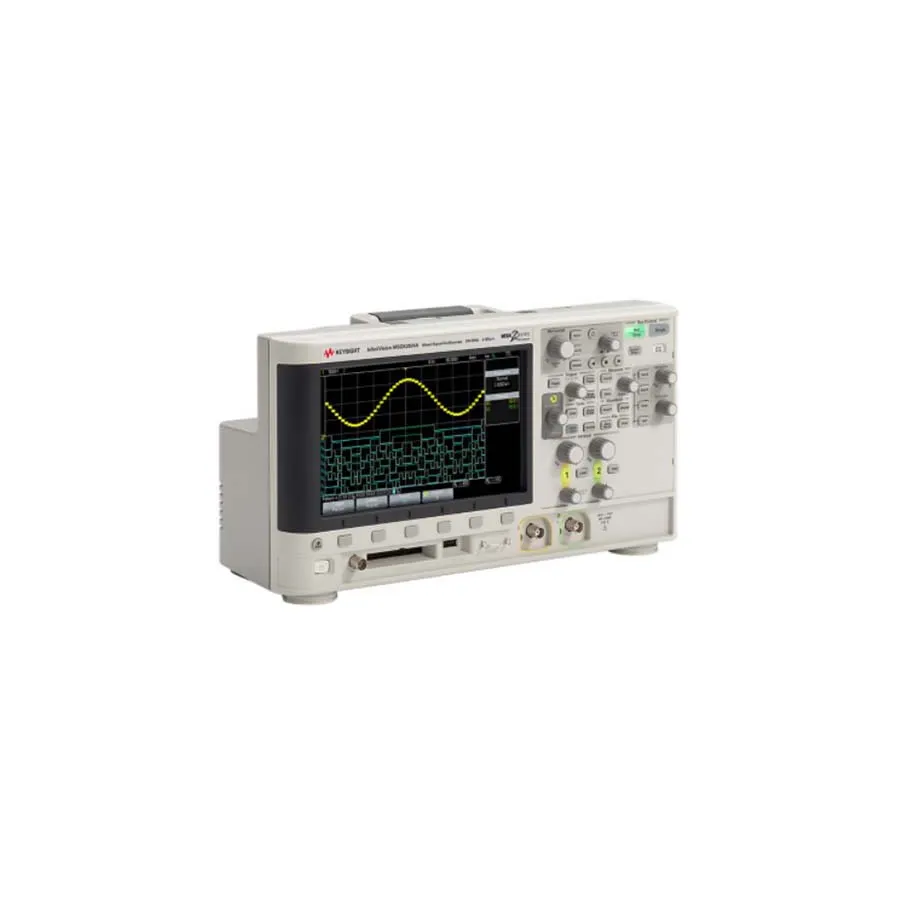

Keysight DSOX2002A Digital Oscilloscope

Огляд

Keysight DSOX2002A — 2-канальний цифровий осцилограф, який поєднує професійні можливості вимірювання з простотою використання та доступністю. Із пропускною здатністю 70 МГц, дискретизацією 1 ГГц/с на канал (2 ГГц/с у напівканальному режимі) та пам'яттю 1 МПт, DSOX2002A забезпечує надійну продуктивність для загального усунення несправностей та аналізу сигналів. Інтуїтивний інтерфейс InfiniiVision та вбудовані навчальні сигнали допомагають інженерам швидко стати продуктивними, тоді як повністю модульна архітектура дозволяє розширення пропускної здатності та функцій в міру розвитку потреб.

Основні характеристики

• 2 канали з пропускною здатністю 70 МГц
• Дискретизація 1 ГГц/с на канал, 2 ГГц/с у напівканальному режимі із пам'яттю 1 МПт
• Частота оновлення 200 000 форм хвиль на секунду з глибокою пам'яттю
• Можливість математики форм хвиль та БПФ для розширеного аналізу сигналів
• Опціональний генератор функцій WaveGen 20 МГц
• Опціональне оновлення MSO для змішаносигнального аналізу з часово узгодженим цифровим переглядом
• 8,5-дюймовий WVGA кольоровий дисплей для ясної візуалізації сигналу
• Порти USB хост та пристрій, опціональні підключення LAN та GPIB
• Повністю модульна пропускна здатність та функції
• 5-річна гарантія

Застосування

• Розроблення вбудованих систем та відладка
• Усунення неполадок та ремонт електроніки
• Аналіз цілісності сигналу
• Аналіз протоколу з опціональним апаратним прискоренням серійного декодування
