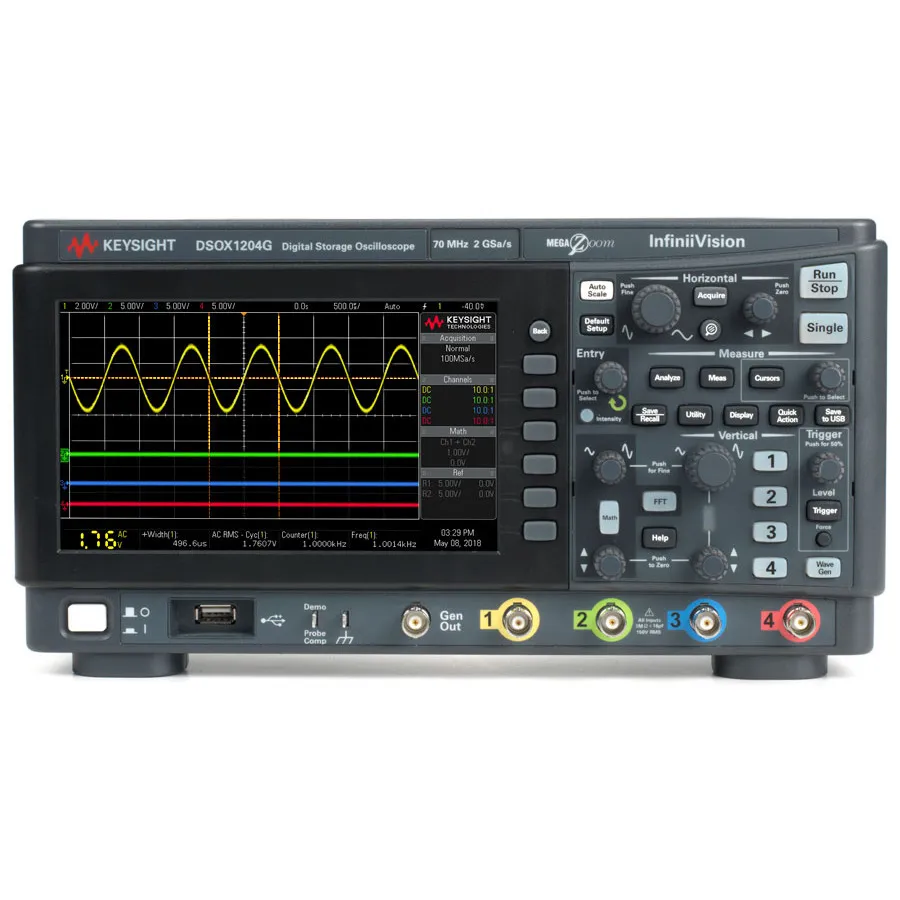

Keysight DSOX1204G Digital Oscilloscope

Огляд

Keysight InfiniiVision DSOX1204G — 4-канальний цифровий осцилограф з вбудованим генератором функцій 20 МГц, що поєднує вимірювальні та генеруючі можливості в одній платформі. Додаткова можливість генерування форм сигналу дозволяє стимулювання та тестування схем, збережи повну функціональність осцилографа, вольтметра, лічильника частоти та аналізатора протоколів для універсальних електронних застосувань.

Основні характеристики

• 4-канальний осцилограф з пропускною здатністю 70 МГц (розширюється до 100 МГц або 200 МГц)
• Вбудований генератор функцій 20 МГц з можливістю тестування діаграми Боде
• Частота дискретизації 2 GS/s з максимальною глибиною пам'яті 2 Mpts
• Частота оновлення 200 000 форм сигналу/сек із технологією MegaZoom 4-го покоління
• 7-дюймовий кольоровий дисплей TFT LCD WVGA
• Інтеграція 6-в-1 із поєднанням осцилографа, генератора, вольтметра, лічильника частоти та інших
• Апаратне декодування та спрацьовування послідовних протоколів для I²C, SPI, UART/RS-232, CAN та LIN
• Вбудований 3-розрядний цифровий вольтметр та 5-розрядний лічильник частоти
• Тестування маски для автоматизованої перевірки
• Зв'язок USB 2.0 (хост та пристрій) та LAN, сумісність з програмним забезпеченням BenchVue
• Включає чотири зонди N2140A 1:1/10:1 з комутацією 200 МГц, безпечне стирання, сертифікат калібрування та кабель живлення
• Гарантія на три роки

Застосування

• Проектування схем та налагодження з інтегрованим генеруванням сигналу
• Аналіз та перевірка послідовних комунікаційних протоколів
• Тестування та характеристики компонентів
• Тестування частотної характеристики та фільтрів за допомогою діаграм Боде
• Освітня та навчальна діяльність
