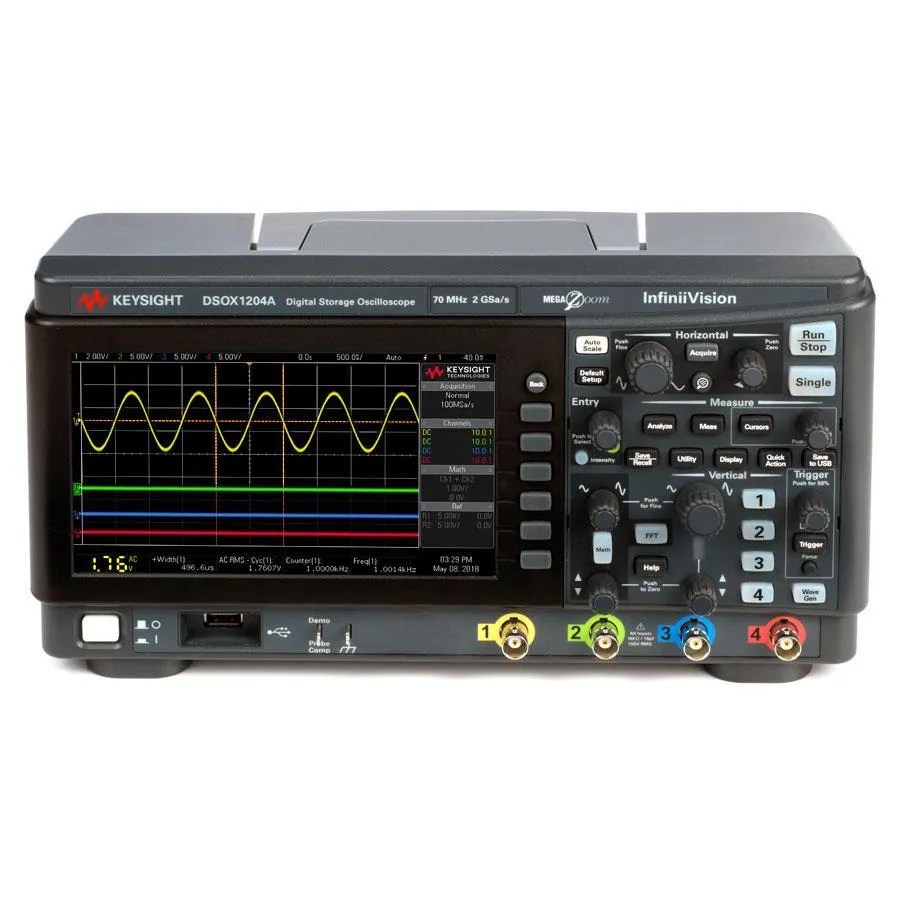

Keysight DSOX1204A/DSOX1200A-100 Digital Oscilloscope

Огляд

Keysight InfiniiVision DSOX1204A з розширенням пропускної здатності на 100 МГц — 4-канальний цифровий осцилограф, що забезпечує професійні вимірювальні можливості для складних застосувань. Прилад поєднує осцилограф, цифровий вольтметр, лічильник частоти та аналізатор протоколів в одній компактній платформі, що підтримує складні завдання налагодження електроніки та аналізу протоколів.

Основні характеристики

• 4-канальний осцилограф з пропускною здатністю 100 МГц (розширюється до 200 МГц)
• Частота дискретизації 2 GS/s з максимальною глибиною пам'яті 2 Mpts
• Частота оновлення 200 000 форм сигналу/сек із технологією MegaZoom 4-го покоління
• 7-дюймовий кольоровий дисплей TFT LCD WVGA
• Інтеграція 6-в-1 для комплексних можливостей тестування
• Апаратне декодування та спрацьовування послідовних протоколів для I²C, SPI, UART/RS-232, CAN та LIN
• Вбудований 3-розрядний цифровий вольтметр та 5-розрядний лічильник частоти
• Тестування маски для автоматизованої перевірки за критеріями прийняття
• Зв'язок USB 2.0 (хост та пристрій) та LAN, сумісність з програмним забезпеченням BenchVue
• Гарантія на три роки

Застосування

• Аналіз сигналів середньої та високої частоти
• Аналіз та перевірка послідовних комунікаційних протоколів
• Складне налагодження схем та характеристики
• Освітня та передова навчальна діяльність
• Виробничі тести та забезпечення якості
