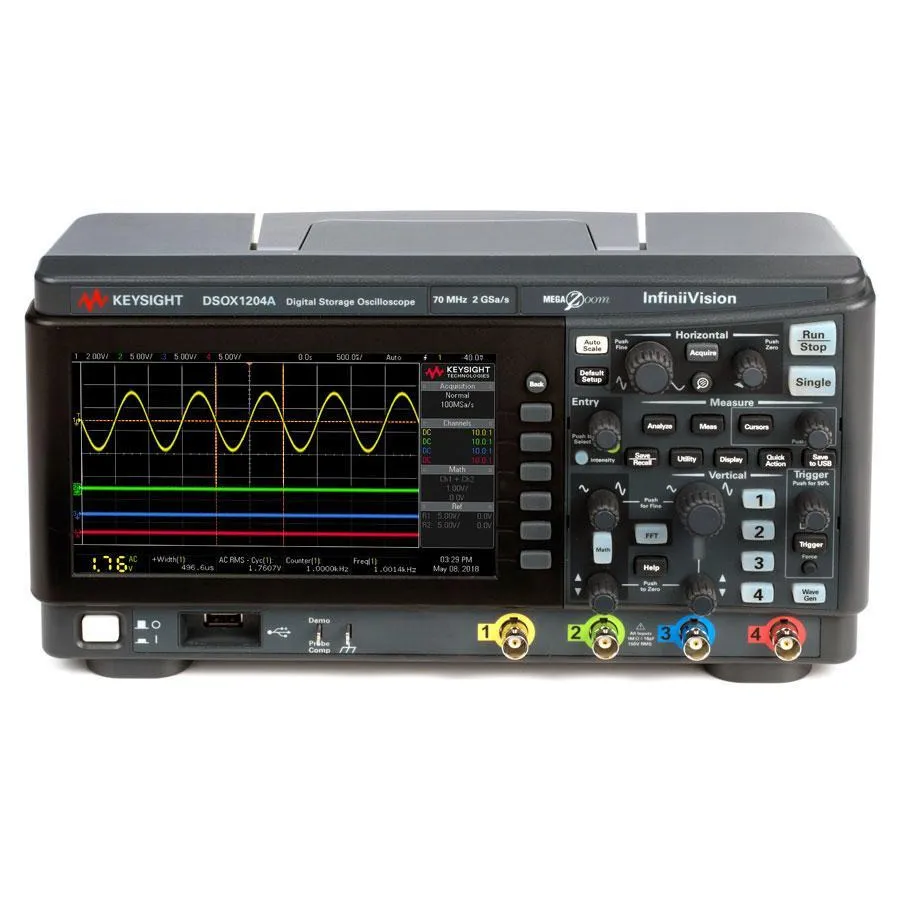

Keysight DSOX1204A Digital Oscilloscope

Огляд

Keysight InfiniiVision DSOX1204A — компактний 4-канальний цифровий осцилограф, що забезпечує професійні вимірювальні та аналітичні можливості за доступною ціною. Прилад інтегрує функції осцилографа, цифрового вольтметра, лічильника частоти та аналізатора протоколів в одному пристрої, забезпечуючи відмінне співвідношення вартості до якості для електронного тестування, налагодження та навчання.

Основні характеристики

• 4-канальний осцилограф з пропускною здатністю 70 МГц (розширюється до 100 МГц або 200 МГц)
• Частота дискретизації 2 GS/s з максимальною глибиною пам'яті 2 Mpts
• Частота оновлення 200 000 форм сигналу/сек із технологією MegaZoom 4-го покоління
• 7-дюймовий кольоровий дисплей TFT LCD WVGA
• Інтеграція 6-в-1 для комплексних можливостей тестування
• Апаратне декодування та спрацьовування послідовних протоколів для I²C, SPI, UART/RS-232, CAN та LIN
• Вбудований 3-розрядний цифровий вольтметр та 5-розрядний лічильник частоти
• Тестування маски для автоматизованої перевірки за критеріями прийняття
• Зв'язок USB 2.0 (хост та пристрій) та LAN, сумісність з програмним забезпеченням BenchVue
• Гарантія на три роки

Застосування

• Проектування електроніки та налагодження схем
• Аналіз послідовних комунікаційних протоколів
• Характеристики компонентів та усунення несправностей
• Освітня та навчальна діяльність
• Виробничі тести та забезпечення якості
