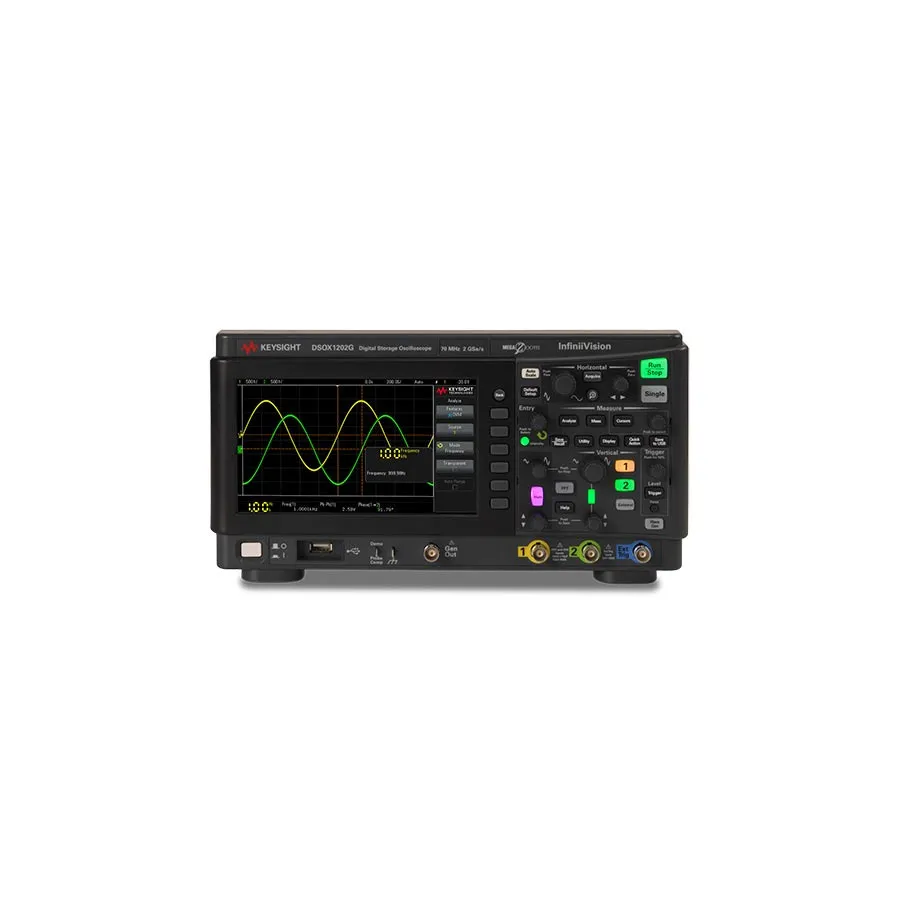

Keysight DSOX1202G/DSOX1202A-200 Digital Oscilloscope

Огляд

Keysight DSOX1202G/DSOX1202A-200 — це високопродуктивний двоканальний цифровий осцилограф з пропускною здатністю 200 МГц та інтегрованими можливостями генерування сигналів. Як частина серії InfiniiVision 1000 X-Series, він поєднує функціональність осцилографа з генератором функцій 20 МГц, аналізатором частотної характеристики та комплексною аналізацією протоколів в одному приладі. Швидкість дискретизації 2 GSa/s та пам'ять 2 Mpts забезпечують можливості вимірювання професійного рівня за доступною ціною.

Основні характеристики

• 2 канали плюс зовнішній цифровий канал
• Пропускна здатність 200 МГц з максимальною швидкістю дискретизації 2 GSa/s
• Глибина пам'яті 2 Mpts із можливістю сегментованої пам'яті
• Вбудований генератор функцій 20 МГц з модуляцією AM, FM та FSK
• Аналізатор частотної характеристики з графіками Bode коефіцієнта підсилення та фази
• Дисплей 7-дюймовий WVGA TFT LCD
• Частота оновлення 200 000 форм сигналів/сек із технологією MegaZoom IV
• Апаратна аналізація послідовних протоколів (I²C, SPI, CAN, LIN, RS-232/422/485/UART)
• Тестування маски за межами з 200 000 тестами/сек
• Інтегрований 3-розрядний цифровий вольтметр та 5-розрядний лічильник частоти
• Функції математики форми хвилі (Додавання, Віднімання, Множення, Ділення, FFT, фільтр нижніх частот)
• USB 2.0 (хост і пристрій), LAN та програмне забезпечення BenchVue
• Трирічна гарантія (розширюється до 5 років)

Застосування

• Розширене проектування схем та характеризація сигналів
• Інженерна освіта з багатофункціональністю приладу
• Аналіз частотної характеристики підсилювачів та фільтрів
• Налагодження високошвидкісних послідовних протоколів (I²C, SPI, CAN, LIN)
• Загальне електронне вимірювання та усунення несправностей

Комплектація

• Два пасивних зонда N2140A
• Кабель живлення та утиліта безпечного стирання
• Програмне забезпечення BenchVue з додатком Oscilloscope
• Сертифікат калібрування
