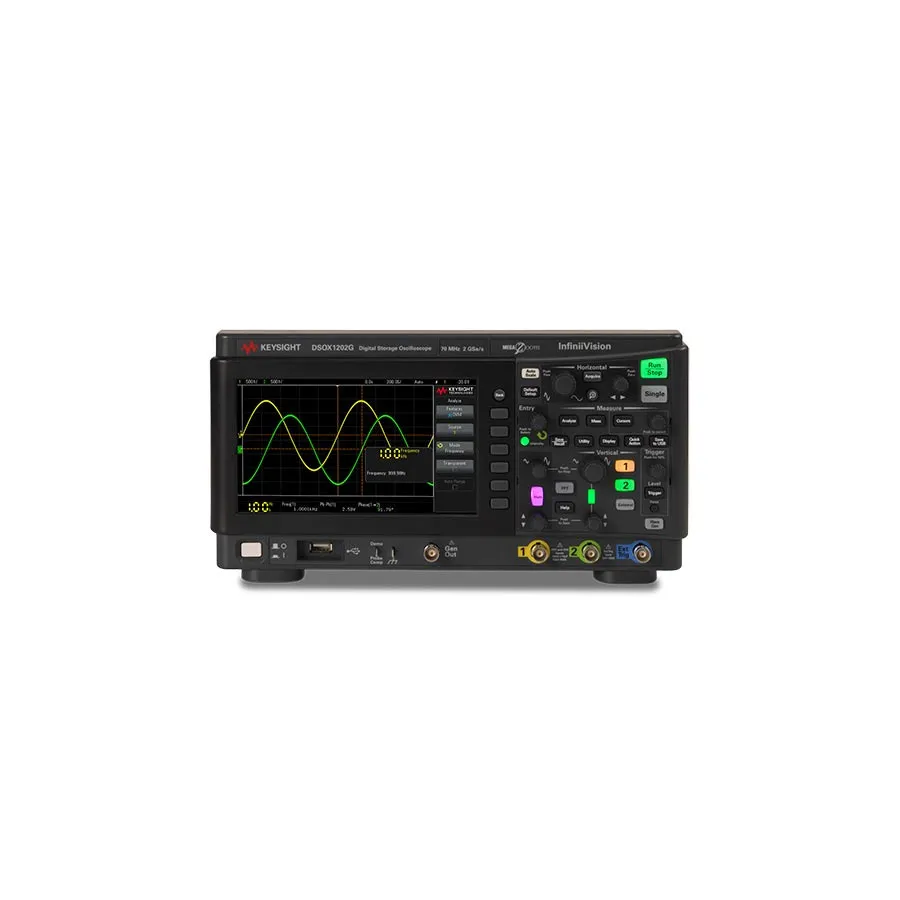

Keysight DSOX1202G Digital Oscilloscope

Огляд

Keysight DSOX1202G — це двоканальний цифровий осцилограф в серії InfiniiVision 1000 X-Series, розроблений для лабораторій та проектних середовищ, де простір та бюджет обмежені. Він забезпечує пропускну здатність 70 МГц (розширюється до 100 або 200 МГц), дискретизацію 2 GSa/s та інтегрує генератор функцій 20 МГц з можливостями модуляції. Технологія MegaZoom IV забезпечує частоту оновлення 200 000 форм сигналів/сек для комплексного аналізу сигналів.

Основні характеристики

• 2 канали плюс зовнішній цифровий канал
• Пропускна здатність 70 МГц (розширюється до 100 або 200 МГц) із швидкістю дискретизації 2 GSa/s
• Глибина пам'яті 2 Mpts із сегментованою пам'яттю
• Вбудований генератор функцій 20 МГц з модуляцією AM, FM та FSK
• Аналізатор частотної характеристики з графіками Bode коефіцієнта підсилення та фази
• Дисплей 7-дюймовий WVGA TFT LCD
• Апаратна аналізація послідовних протоколів (I²C, SPI, CAN, LIN, RS-232/422/485/UART)
• Тестування маски за межами з 200 000 тестами/сек
• Інтегрований 3-розрядний цифровий вольтметр та 5-розрядний лічильник частоти
• Функції математики форми хвилі (Додавання, Віднімання, Множення, Ділення, FFT, фільтр нижніх частот)
• USB 2.0 (хост і пристрій), LAN та програмне забезпечення BenchVue
• Трирічна гарантія (розширюється до 5 років)

Застосування

• Освітні лабораторії та інженерні курси
• Прототипування в проектній лаборатоpiї з генеруванням стимулюючих сигналів
• Характеризація пасивних мереж та підсилювачів через графіки Bode
• Налагодження та аналізація послідовних протоколів
• Лавки з обмеженим простором, що потребують багатофункціональної інтеграції

Комплектація

• Два пасивних зонда N2140A
• Кабель живлення та утиліта безпечного стирання
• Програмне забезпечення BenchVue з додатком Oscilloscope
• Сертифікат калібрування
