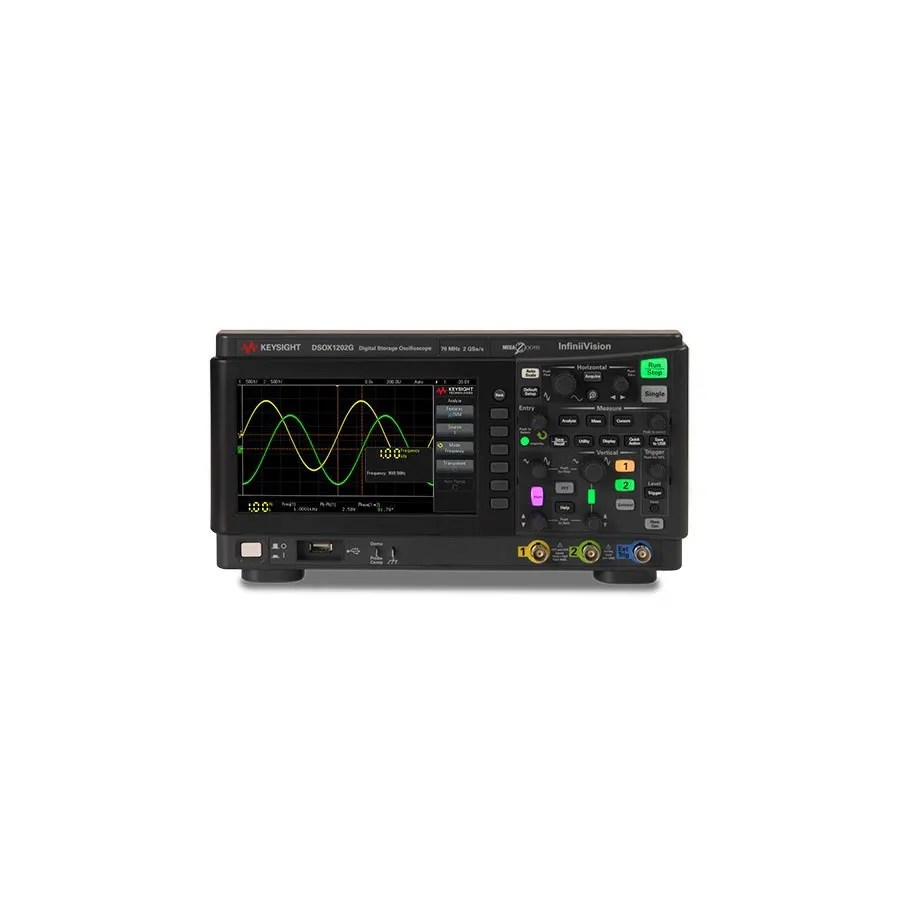

Keysight DSOX1202A/100 Digital Oscilloscope

Огляд

Keysight DSOX1202A/100 — професійний двоканальний цифровий осцилограф серії InfiniiVision 1000 X-Series. Він забезпечує високопродуктивні вимірювання з пропускною здатністю 100 МГц (розширюється до 200 МГц), частотою дискретизації 2 ГГГц і пам'яттю 2 Мбітів. Осцилограф поєднує можливості вимірювань з інтеграцією 6-в-1, включаючи функції цифрового вольтметра, лічильника частоти та аналізатора протоколу.

Основні характеристики

• Двоканальна конфігурація
• Пропускна здатність 100 МГц, розширюється до 200 МГц
• Частота дискретизації 2 ГГГц з частотою оновлення 200 000 форм/с (технологія MegaZoom IV)
• Максимальна глибина пам'яті 2 Мбітів із можливістю сегментованої пам'яті
• Екран 7 дюймів WVGA TFT LCD
• Вбудований цифровий вольтметр (3-розрядний) і лічильник частоти (5-розрядний)
• Аналіз серійного протоколу: I²C, SPI, CAN, LIN, RS-232/422/485/UART
• Апаратне декодування протоколу та запуск
• Функції математики форм: додавання, віднімання, множення, ділення, FFT (амплітуда та фаза), фільтр нижних частот
• Тестування маски з можливістю 200 000 тестів/с
• Зв'язність: USB 2.0 (хост і пристрій), LAN з програмним забезпеченням BenchVue
• Стандартна гарантія на 3 роки (розширюється до 5 років)

Застосування

• Навчальні лабораторії і навчання студентів
• Електронне проектування та розвиток
• Налагодження та аналіз серійного зв'язку
• Вимірювання аналогових і цифрових сигналів

Комплектація

• Два пасивні зонди N2140A 200 МГц (10:1/1:1 зі змінюваним коефіцієнтом ділення)
• Кабель живлення
• Сертифікат калібрування
• Гарантія на 3 роки
• Програмне забезпечення BenchVue з додатком осцилографа
