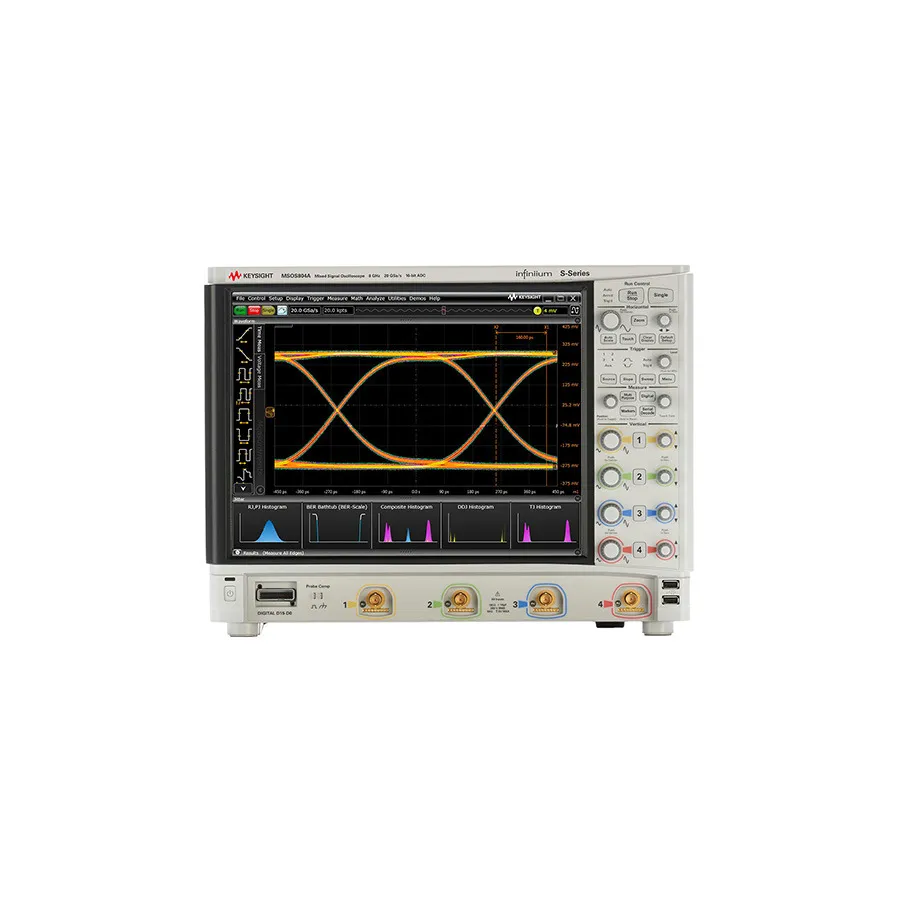

Keysight DSOS804A Digital Oscilloscope

Огляд

Keysight DSOS804A — це 8 ГГц цифровий осцилограф серії Infiniium S-Series з 4 аналоговими каналами та технологією забезпечення цілісності сигналу. Прилад призначений для застосувань, що вимагають точного аналізу сигналу, включаючи налагодження конструкцій та перевірку відповідності.

З 10-розрядним АЦП, передовою архітектурою вхідного тракту та можливістю досягти до 16 бітів вертикальної роздільної здатності в режимі високої роздільної здатності, DSOS804A забезпечує точне відтворення сигналу. Швидкість дискретизації 20 ГС/с та пам'ять 100 Мп дозволяють захоплювати та аналізувати більш тривалі сегменти сигналу.

Основні характеристики

• 8 ГГц смуга пропускання
• 4 аналогові канали з опцією розширення до 16-канального MSO
• Максимальна швидкість дискретизації 20 ГС/с зі стандартною пам'яттю 100 Мп на канал
• 10-розрядний АЦП з 8.1 біт середнього системного ENOB на повній смузі пропускання
• До 16 бітів вертикальної роздільної здатності в режимі високої роздільної здатності
• 15" ємнісний сенсорний екран для роботи з технологією мультидотику
• 256 ГБ знімний твердотільний накопичувач для надійності та швидкого завантаження
• Windows 10 OS з широким набором програмних інструментів
• Сумісність з широким спектром зондів Keysight та застосувань

Застосування

• Налагодження та перевірка високошвидкісних конструкцій
• Тестування відповідності та аналіз протоколу
• Вимірювання цілісності сигналу та усунення неполадок
• Загальне осцилографування та валідація конструкцій

Комплектація

• Чотири 500-МГц пасивні зонди N2873A
• Сумка для аксесуарів зонда
• Локалізований кабель живлення
• Передня панель
• 8 ГГц BNC калібрувальний кабель
• Клавіатура та миша
