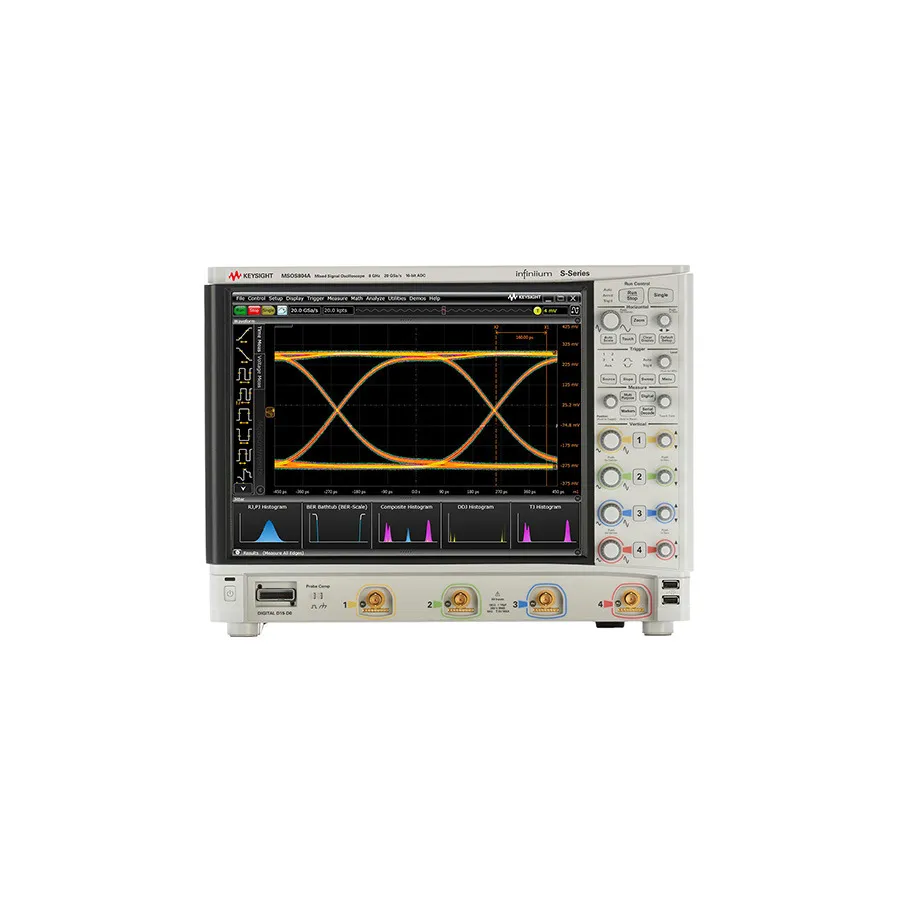

Keysight DSOS204A Digital Oscilloscope

Огляд

Keysight Infiniium DSOS204A — це цифровий осцилограф S-Series з смугою 2 ГГц, розроблений для переважних вимірювань у складних високочастотних застосуваннях. Оснащений 10-бітним АЦП з передовою архітектурою системи, він досягає вертикальної роздільної здатності до 16 біт. З 4 аналоговими каналами, стандартною пам'яттю 100 МПц на канал та максимальною частотою дискретизації 20 ГСа/с DSOS204A забезпечує виняткову видимість сигналу та низьконовий рівень для складної перевірки конструкції та аналізу цілісності сигналу.

Основні характеристики

• Смуга пропускання 2 ГГц, удосконалюється до 8 ГГц
• 4 аналогові канали, удосконалюється до 16-канальної MSO з опцією N2901E
• Стандартна пам'ять 100 МПц на канал з максимальною частотою дискретизації 20 ГСа/с
• 10-бітний АЦП з передовою архітектурою для вертикальної роздільної здатності до 16 біт
• Середня системна ENOB 8.1 біт на повній смузі пропускання
• 15-дюймовий ємнісний багатодоторковий дисплей із твердотільним накопичувачем
• Windows 10 з 256 ГБ знімним SSD
• Широкий спектр програмного забезпечення протоколу, відповідності та аналізу

Застосування

• Налагодження цифрового дизайну на високих частотах
• Розширений аналіз цілісності сигналу
• Тестування відповідності та перевірки протоколу
• Характеризація широкосмугових сигналів
• Розвиток дизайну та валідація

Комплектація

• Чотири пасивні зонди N2873A 500 МГц
• Сумка для аксесуарів зондів
• Локалізований кабель живлення
• Передня панель
• Калібрувальний кабель BNC 8 ГГц
• Клавіатура та миша
• Посібники користувача та програміста на внутрішньому накопичувачі осцилографа
