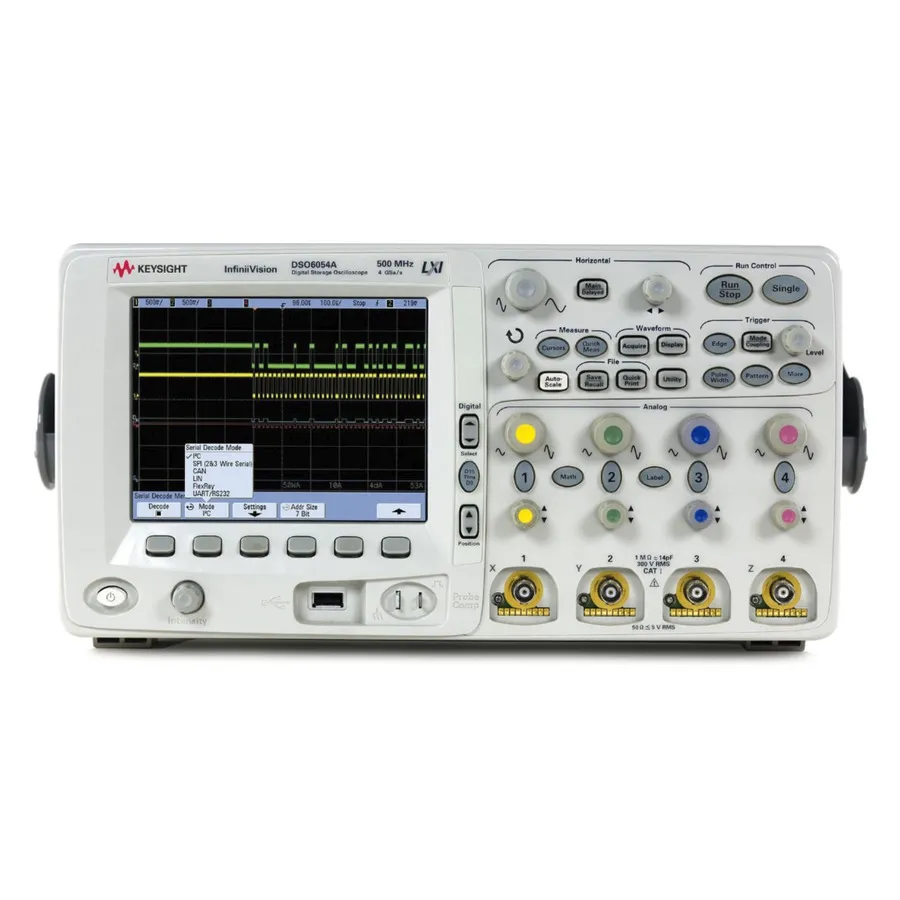

Keysight DSO6054A InfiniiVision Digital Oscilloscope

Огляд

Keysight DSO6054A — це 500 МГц, 4-канальний цифровий осцилограф серії InfiniiVision 6000. Він забезпечує частоту дискретизації до 4 GS/s, глибоку пам'ять MegaZoom III розміром 8 Mpts та високовдалий XGA кольоровий дисплей із 256 рівнями інтенсивності. З частотою оновлення вплоть до 100,000 форм хвиль на секунду, DSO6054A виявляє тонкі деталі сигналу та захоплює рідкісні події, які пропускають інші осцилографи. Цей осцилограф оптимізований для перевірки та налагодження конструкцій на базі вбудованих мікроконтролерів, систем DSP та змішаних аналого-цифрових схем.

Основні характеристики

• 500 МГц смугою пропускання та максимальною частотою дискретизації 4 GS/s
• 4 аналогові канали входу
• 8 Mpts глибокої пам'яті MegaZoom III для розширеного захоплення форм хвиль
• До 100,000 форм хвиль в реальному часі на секунду
• Високовдалий XGA (1024 x 768) дисплей із 256 рівнями інтенсивності
• Режим високої розрізнювальної здатності 12 біт для зменшення шуму
• Гнучкий тригер включаючи шаблонний, послідовний та HDTV тригер
• Апаратно-прискорене декодування для I2C, SPI, CAN та LIN шин
• Вбудований 5-цифровий лічильник частоти та вхід/вихід 10 МГц
• Стандартна підключеність: USB 2.0, LAN та GPIB інтерфейси

Застосування

• Налагодження систем вбудованих мікроконтролерів та DSP
• Перевірка FPGA та ADC/DAC
• Аналіз змішаних сигнальних конструкцій
• Аналіз протоколів послідовної шини (I2C, SPI, CAN, LIN, USB)
• Захоплення та вимірювання сигналів аналогового HDTV/EDTV
• Освіта та лабораторні вимірювання

Комплектація

• Чотири пасивні щупи з коефіцієнтом 10:1 (один на канал)
• Кабель живлення
• Передня панельна кришка
• Набір бібліотек Keysight IO
• Сертифікат калібрування
• Керівництва користувача, обслуговування та програміста
