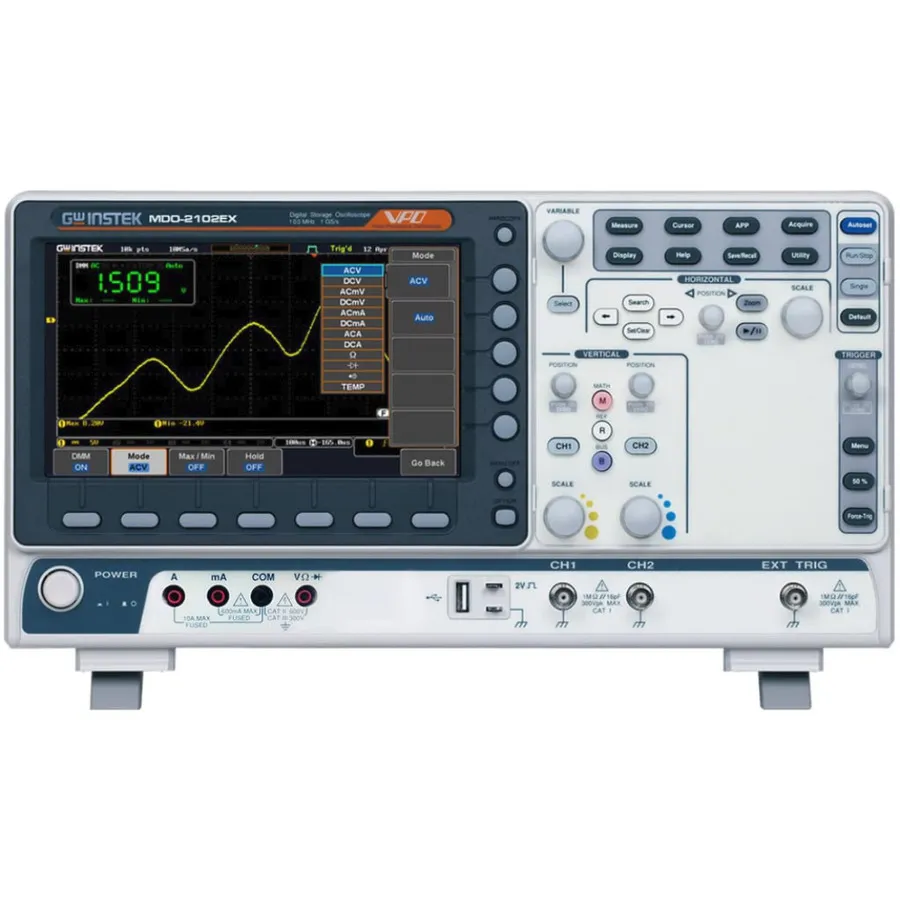

GW Instek MDO-2102EX Mixed Domain Oscilloscope

Огляд

GW Instek MDO-2102EX — це багатофункціональний осцилограф змішаного домену з інтегрованими цифровим запам'ятовуючим осцилографом, аналізатором спектра, двоканальним генератором довільних сигналів 25 МГц, джерелом живлення 5В/1А та цифровим мультиметром на 5000 відліків. З 2 аналоговими каналами, пропускною здатністю 100 МГц, дискретизацією 1 GSa/s на канал та пам'яттю 10M, MDO-2102EX об'єднує кілька вимірювальних приладів в одну платформу для комплексного аналізу сигналів та тестування джерела живлення.

Основні характеристики

• Пропускна здатність 100 МГц з 2 аналоговими каналами, дискретизація 1 GSa/s на канал в реальному часі
• Пам'ять 10M точок із гнучкою дозволом (1k, 10k, 100k, 1M, 10M)
• Швидкість оновлення дисплея до 120,000 форм на секунду
• 8-дюймовий WVGA TFT LCD дисплей із мінімальною чутливістю 1мВ/поділ
• Вбудований аналізатор спектра з дозволом 1M FFT та передовими методами детектування
• Двоканальний генератор довільних сигналів 25 МГц
• Вбудований джерело живлення 5В/1А
• Інтегрований цифровий мультиметр на 5000 відліків
• Trigger та декодування для протоколів I2C, SPI, UART, CAN, LIN
• 29,000 сегментованих пам'ятей для ефективного захоплення та аналізу
• Логування даних до 1000 годин та можливості маскування тестування

Застосування

• Налагодження та аналіз змішаних сигнальних схем
• Аналіз частотної та спектральної областей
• Тестування та моніторинг джерела живлення
• Аналіз протоколів та шин
• Розширений моніторинг сигналів із інтегрованою подачею живлення
