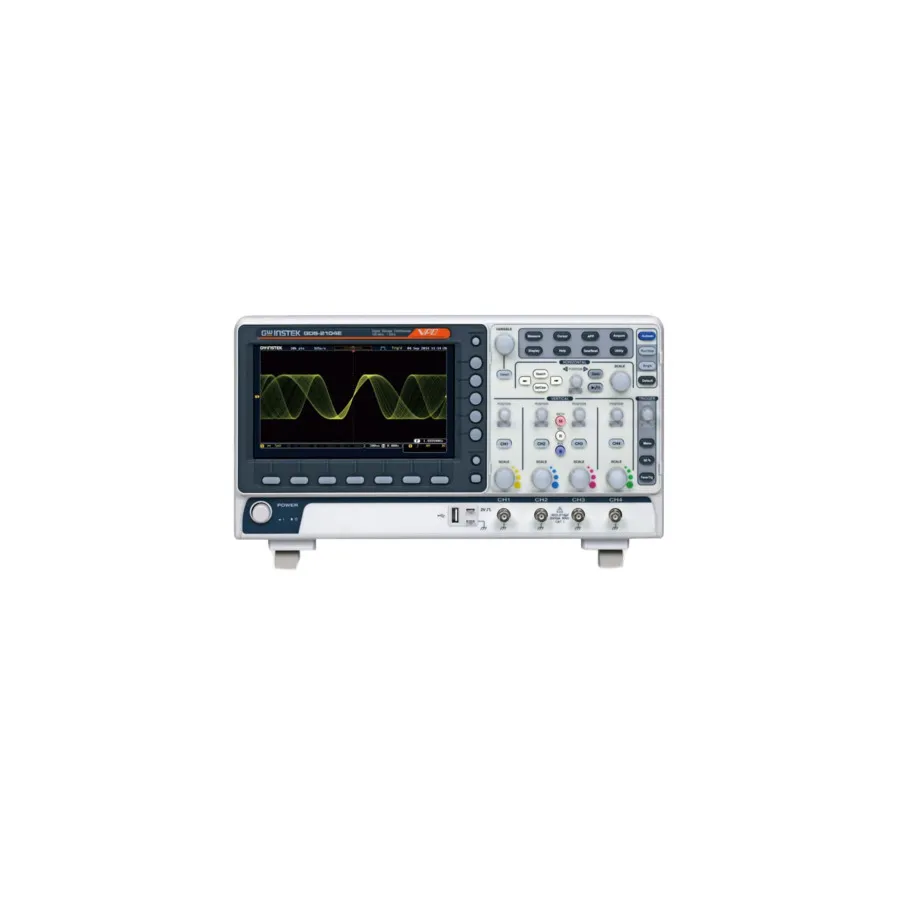

GW Instek GDS-2204E 200MHz Digital Oscilloscope

Огляд

GW Instek GDS-2204E — це 4-канальний осцилограф 200MHz серії GDS-2000E. Забезпечує швидкість дискретизації 1GS/s, максимальну глибину пам'яті 10 мегапункти на канал та швидкість оновлення до 120,000 форм сигналу на секунду. Пристрій оснащений 8-дюймовим дисплеєм WVGA TFT LCD та призначений для освітнього навчання, лабораторного тестування, проектування послідовних шин та технічного обслуговування.

Основні характеристики

• 4 канали із смугою пропускання до 200MHz
• Максимальна швидкість дискретизації 1GS/s
• Глибина запису 10 мегапункти на канал із пошуком форми та сегментованою пам'яттю (до 29,000 секцій)
• Технологія VPO із швидкістю оновлення 120,000 форм на секунду
• FFT до 1 мегапункти для високоточного аналізу частотної області
• Цифрові фільтри верхніх та нижніх частот
• Функції синхронізації та декодування послідовних шин I2C, SPI, UART, CAN та LIN
• Функція запису даних відслідковує зміни сигналу до 100 годин
• Функція віддаленого інтернет-зберігання для архівування даних
• 8-дюймовий дисплей WVGA TFT LCD 800x480 з низькошумовим підсиленням
• Мінімальна вертикальна чутливість 1mV/div для вимірювання слабких сигналів
• Гарантія на три роки

Застосування

• Освітнє навчання та лабораторне тестування
• Проектування та налагодження послідовних шин (I2C, SPI, UART, CAN, LIN)
• Контроль якості та тестування продукції
• Служби технічного обслуговування та ремонту

Комплектація

• Посібник користувача на CD
• Путівник швидкого старту
• Силовий кабель
• Пасивний щуп 200MHz (один на канал)
• Програмне забезпечення OpenWave (безплатне завантаження)
• Драйвери USB та LabVIEW
