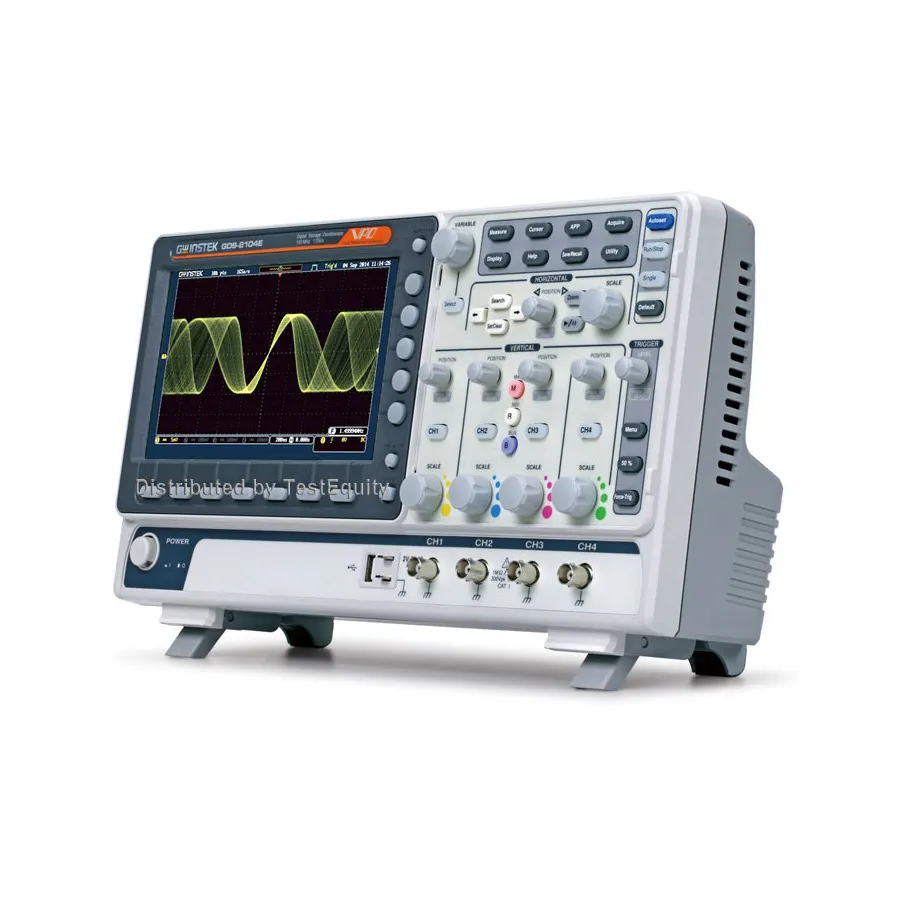

GW Instek GDS-2202E Digital Oscilloscope

Огляд

GW Instek GDS-2202E — це 2-канальний цифровий осцилограф із серії GDS-2000E, призначений для сучасних вбудованих та змішаних сигнальних застосувань. Він має 200MHz смугу пропускання, 1GSa/s частоту дискретизації в реальному часі на канал та 8-дюймовий дисплей WVGA TFT LCD. Розширені функції включають декодування послідовної шини, розширене логування даних та швидкі оновлення форми хвилі.

Основні характеристики

• 2 канали із 200MHz смугою пропускання та 1.75ns часом наростання
• 1GSa/s дискретизація в реальному часі на кожному каналі
• Запис 10 мегапунктів для розширеного захоплення сигналу
• Швидкість оновлення 120,000 форм хвилі/секунду
• 8-дюймовий дисплей WVGA TFT LCD (розділення 800x480)
• 1mV/div до 10V/div вертикальна чутливість
• Технологія VPO (Visual Persistence Oscilloscope) для відображення хвилі
• FFT аналіз з до 1 мільйоном точок для вимірювань в частотній області
• Функції цифрових фільтрів верхніх та нижніх частот
• 29,000 розділів сегментованої пам'яті з пошуком хвилі
• Тригер та декодування послідовної шини I2C, SPI, UART, CAN та LIN
• Функція логування даних для відстеження змін сигналу до 100 годин
• 36 автоматичних вимірювань із режимом статистики
• Навігація з вікном масштабування та паузою/відтворенням
• Можливість віддаленого зберігання в Інтернеті
• Підключення USB та LAN
• Гарантія на три роки

Застосування

• Навчальна підготовка та лабораторне навчання
• Контроль якості та тестування продукції
• Проектування послідовної шини та налагодження вбудованих систем
• Аналіз систем автомобільного зв'язку (CAN/LIN)
• Обслуговування та ремонтні послуги

Комплектація

• 200MHz щупоробник перемикаємий, GPT-300A-4 (один на канал)
• Посібник користувача на CD та швидкий початок
• Шнур живлення
• Вільне завантаження ПО OpenWave
• Драйвери USB та LabVIEW
