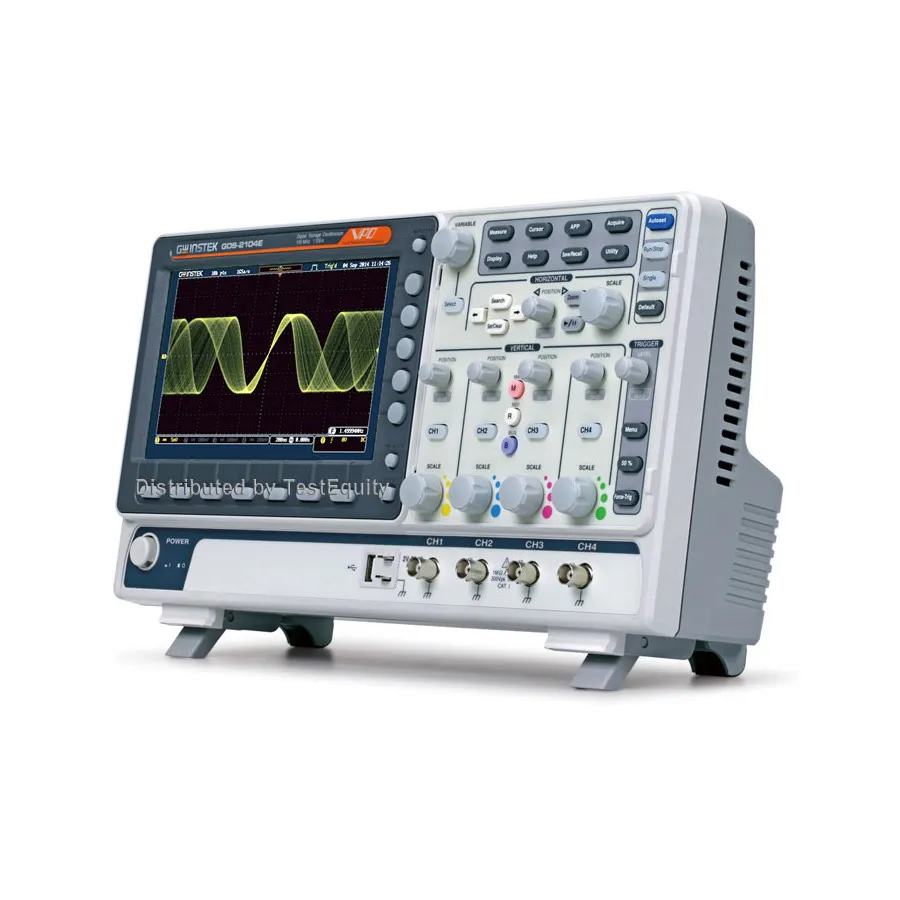

GW Instek GDS-2104E Digital Oscilloscope
GW Instek GDS-2104E цифровий осцилограф
Запитати ціну
GW Instek GDS-2104E — 4-channel 100MHz digital oscilloscope with 1GSa/s sampling, 10M record length, 120,000 wfm/s update rate, and advanced bus decoding.
Деталі продукту
| Модель | GDS-2104E |
| Виробник | GW Instek |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
GW Instek GDS-2104E — це 4-канальний цифровий осцилограф із серії GDS-2000E, призначений для сучасних вбудованих та змішаних сигнальних застосувань. Він має 100MHz смугу пропускання, 1GSa/s максимальну частоту дискретизації в реальному часі та 8-дюймовий дисплей WVGA TFT LCD. Розширені функції включають декодування послідовної шини та можливості розширеного логування даних.
Основні характеристики
- 4 канали із 100MHz смугою пропускання та 3.5ns часом наростання
- 1GSa/s максимальна дискретизація в реальному часі на канал
- Запис 10 мегапунктів для розширеного захоплення сигналу
- Швидкість оновлення 120,000 форм хвилі/секунду
- 8-дюймовий дисплей WVGA TFT LCD (розділення 800x480)
- 1mV/div до 10V/div вертикальна чутливість
- Технологія VPO (Visual Persistence Oscilloscope) для відображення хвилі
- FFT аналіз з до 1 мільйоном точок для вимірювань в частотній області
- Функції цифрових фільтрів верхніх та нижніх частот
- 29,000 розділів сегментованої пам'яті з пошуком хвилі
- Тригер та декодування послідовної шини I2C, SPI, UART, CAN та LIN
- Функція логування даних для відстеження змін сигналу до 100 годин
- 36 автоматичних вимірювань із режимом статистики
- Навігація з вікном масштабування та паузою/відтворенням
- Можливість віддаленого зберігання в Інтернеті
- Підключення USB та LAN
- Гарантія на три роки
Застосування
- Навчальна підготовка та лабораторне навчання
- Контроль якості та тестування продукції
- Проектування послідовної шини та налагодження вбудованих систем
- Аналіз систем автомобільного зв'язку (CAN/LIN)
- Обслуговування та ремонтні послуги
Комплектація
- 100MHz щупоробник перемикаємий, GTP-150A-4 (один на канал)
- Посібник користувача на CD та швидкий початок
- Шнур живлення
- Вільне завантаження ПО OpenWave
- Драйвери USB та LabVIEW
Характеристики
| Bandwidth | 100 MHz |
| Analog Channels | 4 |
| Sampling Rate | 2 GS/s |
| Memory | 10 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 8 WVGA TFT LCD |
| Series | GDS-2000E Series |
| Interface | LAN / Ethernet, USB Host, Analog Input , USB |
