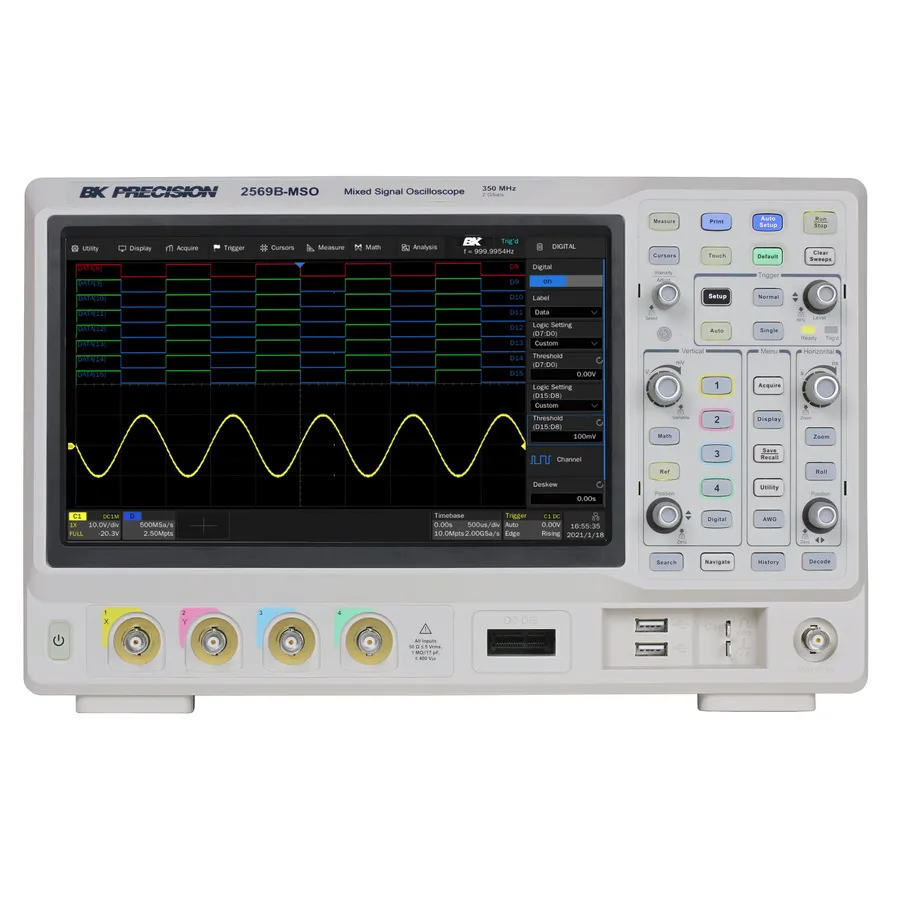

B&K Precision 2569B-MSO Mixed Signal Oscilloscope

Огляд

B&K Precision 2569B-MSO — осцилограф змішаних сигналів серії 2560B з пропускною здатністю 350 MHz, частотою дискретизації 2 GS/s і максимальною глибиною пам'яті 200 Mpts. Обладнаний великим 10.1-дюймовим сенсорним дисплеєм з розділенням 1024 x 600 і має змішаносигнальні можливості з 16 цифровими каналами в конфігурації MSO для комплексного налагодження складних цифрових та аналогових схем.

Основні характеристики

• Пропускна здатність 350 MHz з максимальною частотою дискретизації 2 GS/s
• Максимальна глибина пам'яті 200 Mpts
• 10.1-дюймовий сенсорний дисплей з розділенням 1024 x 600
• 16 цифрових каналів із включеним логічним датчиком
• Декодування серійної шини для протоколів I2C, SPI, UART, CAN та LIN
• 50 MHz DDS генератор довільних сигналів із графіками Bode
• Функція аналізу потужності для 11 різних параметрів живлення
• Частота оновлення сигналу до 500,000 wfms/s у режимі послідовності
• Сегментована реєстрація з функцією історії, що зберігає до 90,000 кадрів
• Математична функція з операцією FFT та редактором формул

Застосування

• Налагодження та валідація цифрових та змішаносигнальних схем
• Аналіз і характеризація джерел живлення
• Аналіз та усунення несправностей серійних протоколів
• Тестування антен та компонентів RF
