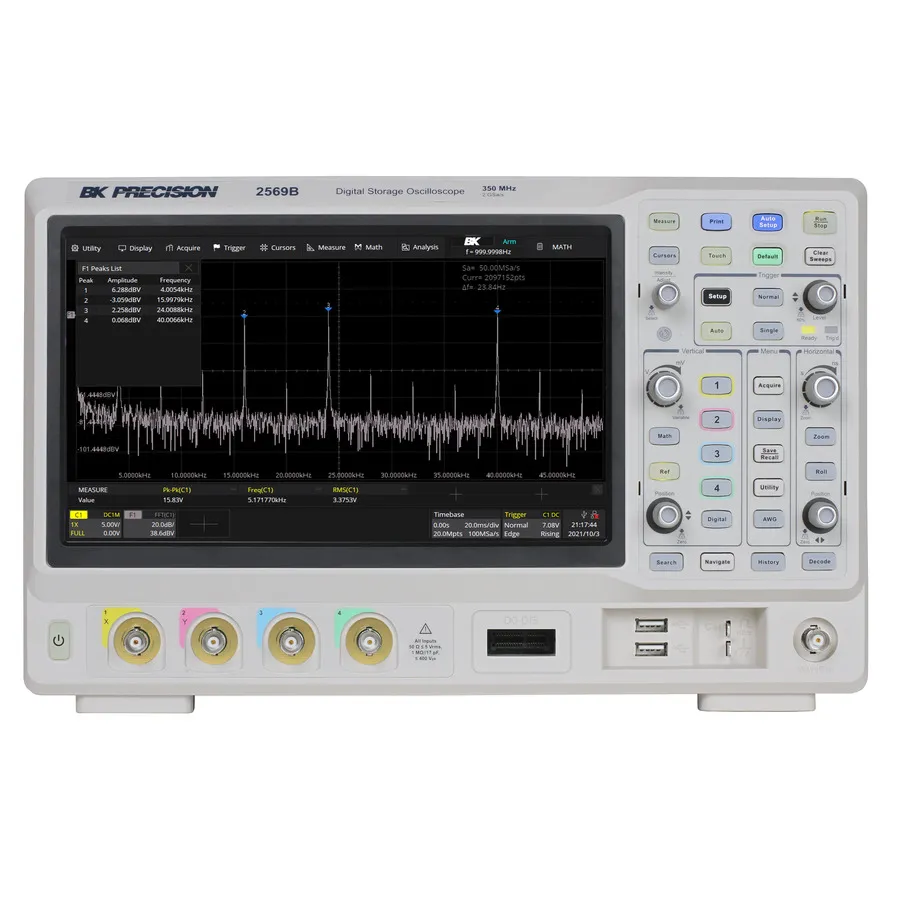

B&K Precision 2569B Digital Storage Oscilloscope

Огляд

B&K Precision 2569B — це 4-канальний цифровий запам'ятовуючий осцилограф серії 2560B з найвищою опцією смуги пропускання в серії 350 МГц. З частотою дискретизації 2 GS/s та глибиною пам'яті 200 Мpts, він забезпечує переважне захоплення сигналу для застосувань високої частоти. 10,1-дюймовий ємнісний сенсорний екран з розділенням 1024 x 600 забезпечує інтуїтивне керування та відображення форми хвилі в реальному часі.

Основні характеристики

• 4-канальна смуга пропускання 350 МГц з максимальною частотою дискретизації 2 GS/s
• Максимальна глибина пам'яті до 200 Мpts
• 10,1-дюймовий TFT-LCD ємнісний сенсорний екран з розділенням 1024 x 600
• Високі частоти оновлення форми хвилі: 120 000 wfms/s (нормальний режим) та 500 000 wfms/s (режим послідовності)
• 50 МГц DDS генератор довільних сигналів
• Декодування послідовної шини для протоколів I2C, SPI, UART, CAN та LIN
• Графіки Боде та функція аналізу потужності (11 параметрів живлення)
• Сегментована реєстрація з історією зберігання до 90 000 кадрів
• Математичні функції, включаючи 2 трасування, операцію FFT та редактор формул
• Стандартні LAN, USB-пристрій, сумісний з USBTMC, та два USB-хоста

Застосування

• Аналіз та характеризація сигналів високої частоти
• Налагодження RF та мікрохвильових ланцюгів
• Захоплення швидких перехідних та високошвидкісних цифрових сигналів
• Тестування цілісності потужності та цілісності сигналу
