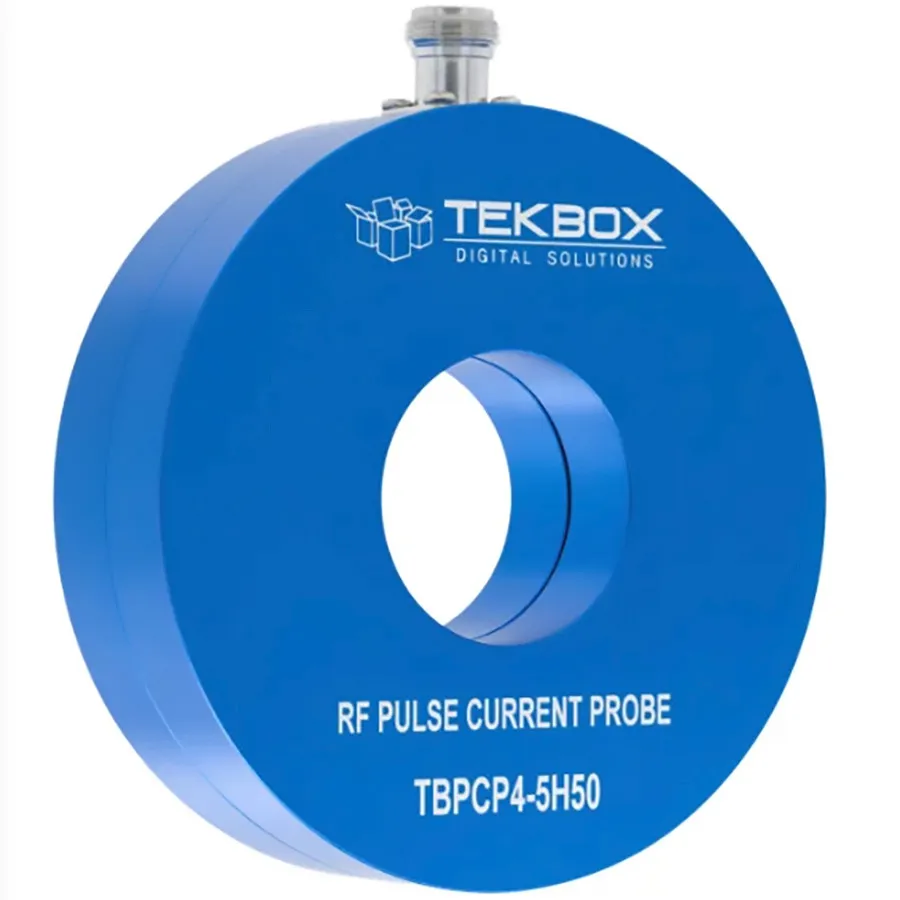

TekBox TBPCP4-5H50 RF Pulse Current Monitoring Probe
TekBox TBPCP4-5H50 зонд моніторингу імпульсного RF струму
Запитати ціну
TekBox TBPCP4-5H50 RF pulse current monitoring probe with 5 Hz to 50 MHz bandwidth, 3500A peak current, and 0.1 V/A transfer impedance into 50Ω load.
Опис
Огляд
TekBox TBPCP4-5H50 — зонд моніторингу імпульсного RF струму, розроблений для вимірювання імпульсного та RF струму в часовій області. Із характеризованим діапазоном частот від 1 Гц до 100 МГц та смугою пропускання 3 дБ від 5 Гц до 50 МГц, зонд точно вимірює динамічні імпульси в складних умовах.
Основні характеристики
- Смуга пропускання 3 дБ: 5 Гц - 50 МГц (виміряна в петлі 50 + 50 Ω)
- Пікова потужність струму: 3500A
- Імпеданс передачі: 0.1 В/А у навантаженні 50 Ω, 0.2 В/А з високим Z
- Час наростання: менше 9 нс
- Імпеданс порту зонда: 50 Ω
- Діаметр апертури: 46 мм
- Роз'єм: N самиця з поставленим коаксіальним адаптером BNC-самиця
Застосування
- Моніторинг імпульсного струму в часовій області
- Вимірювання імпульсного RF струму
- Застосування в тестуванні EMI/EMC
Характеристики
| Type | Current Probe |
| Frequency | 100 MHz |
| Series | TBPCP4 Series |
