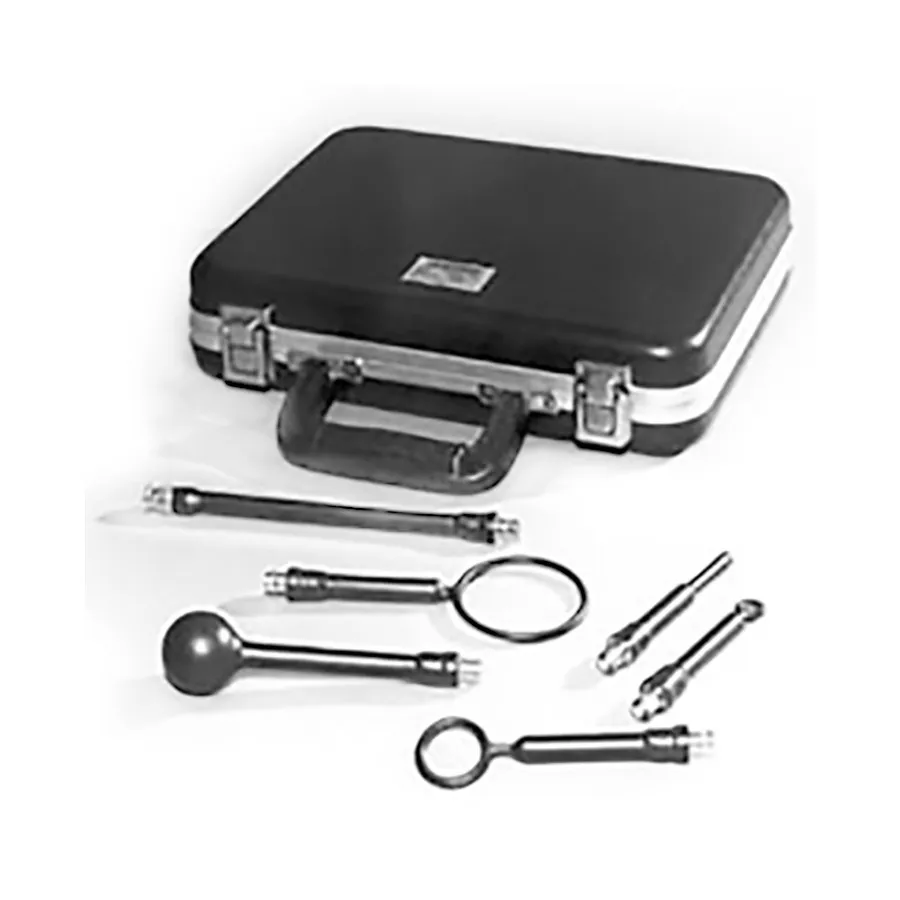

Tektronix 119-4146-00 Near-Field Probe Set

Огляд

Tektronix 119-4146-00 — комплексний набір близькопольових зондів, призначений для діагностичного тестування випромінювальних перешкод. Комплект містить три магнітні та два електричні датчики, а також спеціальний кейс з розширювальною рукояткою для зручної роботи. Він забезпечує універсальне покриття для усунення EMI в широкому діапазоні частот.

Основні характеристики

• Три (3) магнітні датчики (H-field): петлеві конструкції 6 см, 3 см та 1 см
• Два (2) електричні датчики (E-field): кульова та стрижневоподібна конструкції (3.6 см)
• Діапазон частот: нижче 100 кГц до понад 1 ГГц
• Імпеданс 50 Ω для всіх зондів
• Розширювальна рукоятка 20 см для безпечної відстані оператора
• Спеціальний захисний кейс з поролоном

Типи зондів та їхні характеристики

• H-Field зонди: восьмеркоподібна характеристика спрямованості з основним прийомом перпендикулярно до петлі; більш сприятливі для повторюваних вимірювань; невразливі до ємнісного зв'язку з зовнішніми об'єктами
• E-Field зонди: практично всенаправлена характеристика спрямованості; чутливі до ємнісного зв'язку із зовнішніми об'єктами, але відхиляють компоненти магнітного поля

Застосування

• Ідентифікація та локалізація джерел EMI/RFI
• Тестування випромінювань до та після усунення проблем
• Картування напруженості поля та характеристика сигналу
• Діагностика широкосмугових випромінювальних перешкод

Комплектація

• Модель EM-6993: 6 см петлевий магнітний зонд (50 Ω)
• Модель EM-6994: 3 см петлевий магнітний зонд (50 Ω)
• Модель EM-6995: 1 см петлевий магнітний зонд (50 Ω)
• Модель EM-6996: 3.6 см кульовий електричний зонд (50 Ω)
• Модель EM-6997: стрижневий електричний зонд (50 Ω)
• Спеціальний захисний кейс з поролоном
