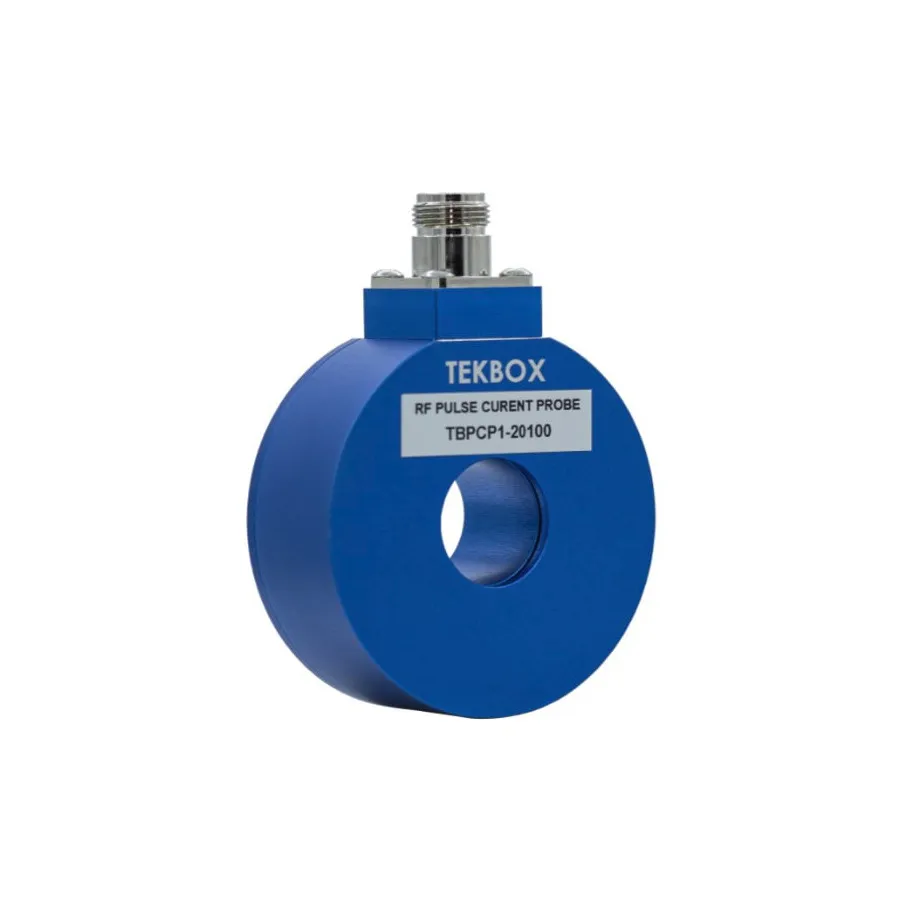

TekBox TBPCP1-20100 RF Pulse Current Monitoring Probe
TekBox TBPCP1-20100 РЧ зонд моніторингу імпульсного струму
Запитати ціну
TekBox TBPCP1-20100 is an RF pulse current monitoring probe (20 Hz – 100 MHz) for surge monitoring with 25 mm aperture and 0.1 V/A transfer impedance.
Опис
Огляд
TekBox TBPCP1-20100 — РЧ зонд моніторингу імпульсного струму, розроблений для моніторингу стрибків та РЧ імпульсних струмів у часовій області. На відміну від РЧ зондів моніторингу струму, розроблених для EMC додатків (зазвичай використовуються в частотній області), TBPCP1-20100 забезпечує точні вимірювання імпульсних струмів з дуже рівною частотною характеристикою від 20 Гц до 100 МГц та характеризацією у діапазоні частот від 1 Гц до 200 МГц.
Основні характеристики
- Смуга пропускання 3 dB: 20 Гц – 100 МГц
- Характеризована смуга частот: 1 Гц – 200 МГц
- Апертура: 25 мм
- Трансімпеданс у навантаження 50 Ohm: -20 dB Ohm (0.1 В/A)
- Трансімпеданс у високе Z: 0.2 В/A
- Імпеданс портаіонда: 50 Ohm
- Час наростання: < 5 ns
- Швидкість dropu: < 10% / ms
- Максимальний первинний RMS AC струм: 300A
- Максимальний первинний імпульсний струм: 900A при ширині імпульсу 100ms; 3000A при ширині імпульсу 1ms
- Максимальний добуток часу струму: 0.04 Ампер-секунд
Застосування
- Моніторинг стрибків струму
- Моніторинг РЧ імпульсного струму в додатків часової області
- Тестування та валідація високострумових комутаційних схем
- Характеризація імпульсних енергосистем
