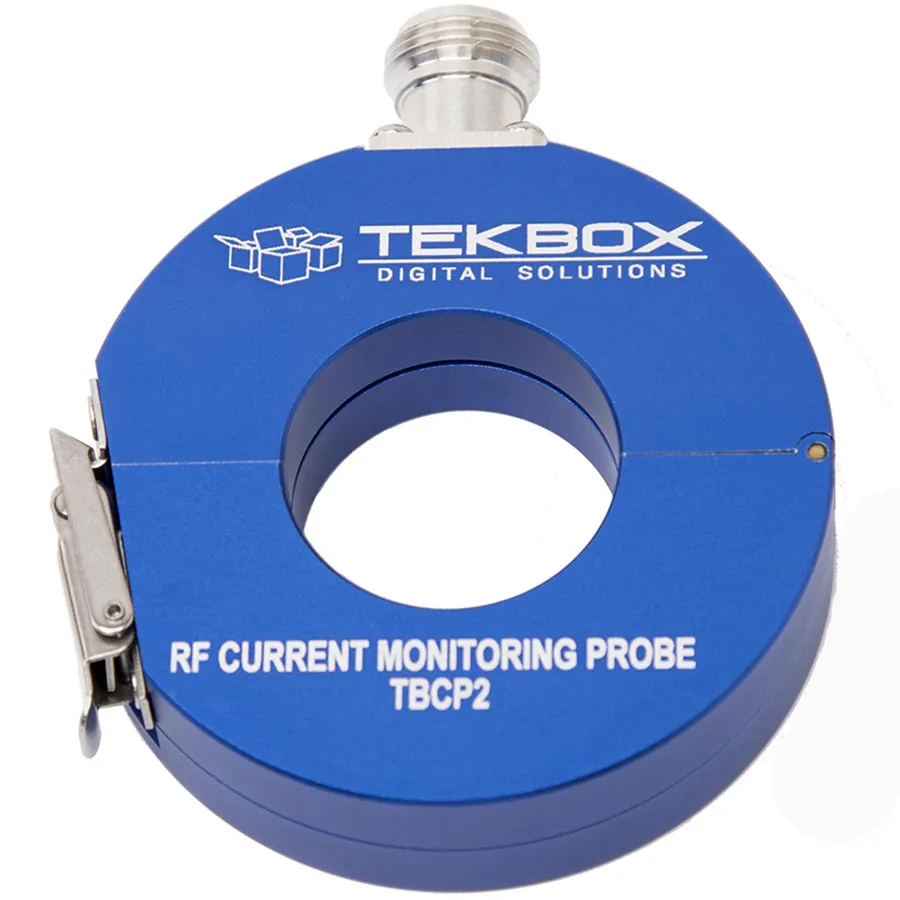

TekBox TBCP2-30M1000 Current Monitoring Probe
TekBox TBCP2-30M1000 зонд моніторингу струму
Запитати ціну
TekBox TBCP2-30M1000 snap-on RF current monitoring probe with 32 mm aperture for 10 kHz to 1 GHz frequency range and up to 50 A primary current.
Опис
Огляд
TekBox TBCP2-30M1000 — зонд моніторингу RF струму типу snap-on, розроблений для неінвазивного вимірювання струму при передконтрольному ЕМС тестуванні. Завдяки апертурі 32 мм він акомодує стандартні провідники та кабелі, забезпечуючи точні характеристики імпедансу передачі в діапазоні 10 кГц – 1 ГГц.
Основні характеристики
- Характеризований діапазон частот: 10 кГц – 1 ГГц
- Смуга пропускання на рівні -3 дБ: 30 МГц – 900 МГц
- Імпеданс передачі: 22 dBΩ ± 2 dBΩ від 25 МГц до 1 ГГц
- Максимальний первинний струм (DC – 400 Гц): >50 A
- Максимальний первинний струм (RF): 10 A
- Максимальний імпульсний струм: 50 A
- Добуток струм-час: 0,007 As
- N-female роз'єм
- Апертура snap-on діаметром: 32 мм
- Температура експлуатації: до 125°C температури ядра
Застосування
- Передконтрольне ЕМС вимірювання струму
- Неінвазивний моніторинг струму кабелю
- RF вимірювання та усунення неполадок
- Тестування проведених емісій
Характеристики
| Type | Current Probe |
| Frequency | 1 GHz |
| Series | TBCP2 Series |
