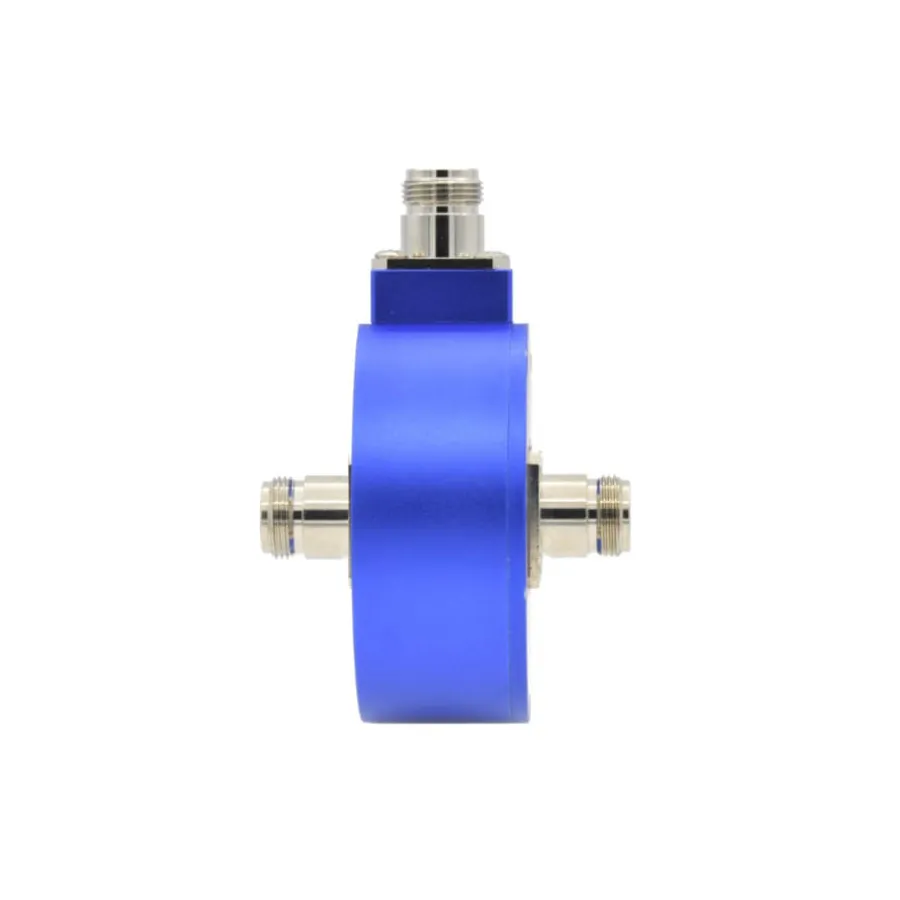

TekBox TBCCP1-2K70 Coaxial RF Current Monitoring Probe
TekBox TBCCP1-2K70 коаксіальний RF датчик моніторингу струму
Запитати ціну
TekBox TBCCP1-2K70 is a coaxial RF current monitoring probe with 2 kHz to 70 MHz bandwidth and 0 dB Ohm transfer impedance.
Опис
Огляд
TekBox TBCCP1-2K70 — це коаксіальний RF датчик моніторингу струму, призначений функціонувати як перетворювач для великих петльових антен або для вимірювання RF струмів, що текуть через коаксіальні кабелі. Він забезпечує характеризований частотний відгук від 10 Гц до 100 МГц з пропускною здатністю 3 дБ від 2 кГц до 70 МГц. З імпедансом передачі 0 дБ Ом він відповідає специфікаціям для великих петльових антен у CISPR 15 та CISPR 16-1-4.
Основні характеристики
- Пропускна здатність 3 дБ: 2 кГц–70 МГц
- Характеризований діапазон частот: 10 Гц–100 МГц
- Імпеданс передачі: 0 дБ Ом при навантаженні 50 Ом
- N-розетка
- Максимальний первинний RF струм: 12 A
- Максимальна температура ядра: 125°C (257°F)
- Відповідає CISPR 15 та CISPR 16-1-4
Застосування
- Перетворювач для великих петльових антен (LLA)
- Вимірювання RF струму в коаксіальних кабелях
- Тестування та діагностика EMI/EMC
Характеристики
| Series | TBCCP1 |
