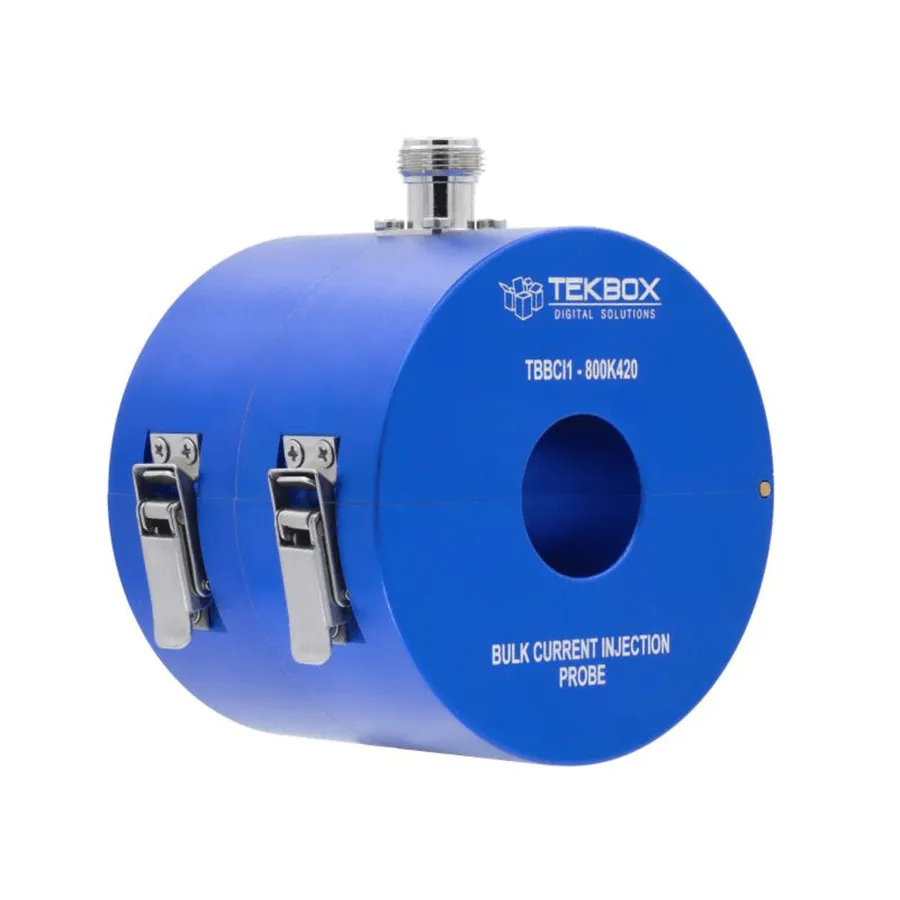

TekBox TBBCI1-800K420 Bulk Current Injection Probe

Огляд

TekBox TBBCI1-800K420 — це зонд впровадження масового струму (BCI) із затискачем для автомобільного тестування електромагнітної сумісності. Розроблений за стандартами ISO 11452-4 та IEC/EN 61000-4-6, він забезпечує оцінку імунітету автомобільних виробів до проведених RF впливів у частотному діапазоні 1 МГц–400 МГц, із охарактеризованою роботою до 10 кГц–500 МГц. Зонд підтримує рівні впливу I–IV та користувацький рівень V для комплексного тестування автомобільної сумісності.

Основні характеристики

• Конструкція із затискачем для швидкого монтажу на тестові проводи
• Частотний діапазон: 10 кГц–500 МГц (охарактеризований), основний діапазон відповідності 1 МГц–400 МГц
• Втрати вставлення: 5 дБ типово (система 50 Ом, імпеданс петлі 100 Ом)
• Імпеданс передачі: 29 дБ Ом типово (система 50 Ом, імпеданс петлі 100 Ом)
• Можливість впровадження: рівні I (60 мА), II (100 мА), III (150 мА), IV (200 мА) та V (до 350 мА)
• Відповідність ISO 11452-4 вище 250 кГц
• Відповідність втратам вставлення IEC/EN 61000-4-6
• Максимальна температура сердечника: 80°C
• Роз'єм: гніздо N-типу
• Діаметр апертури: 27 мм; Зовнішній діаметр: 92 мм

Застосування

• Автомобільне тестування імунітету до проведених впливів за ISO 11452-4
• Тестування автомобільної електромагнітної сумісності
• Моніторинг та вимірювання RF струму
