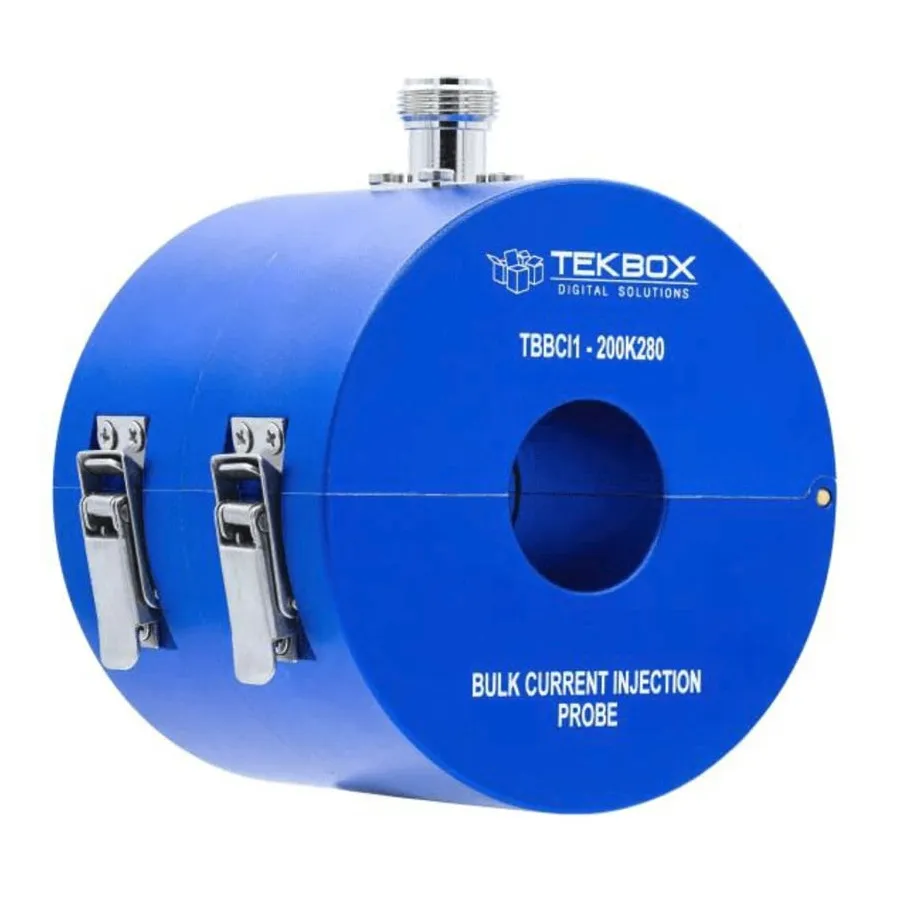

TekBox TBBCI1-200K280 Bulk Current Injection Probe

Огляд

TekBox TBBCI1-200K280 — це недорогий зонд впровадження масового струму (BCI) із затискачем для тестування електромагнітної сумісності. Розроблений за стандартами IEC/EN 61000-4-6, він забезпечує тестування імунітету до проведених впливів та моніторинг RF струму із індивідуально охарактеризованою роботою в діапазоні 10 кГц–300 МГц, основна відповідність в діапазоні 150 кГц–230 МГц.

Основні характеристики

• Конструкція із затискачем для швидкого монтажу на тестові кабелі та провідники
• Охарактеризований частотний діапазон: 10 кГц–300 МГц
• Втрати вставлення: 8 дБ типово (система 50 Ом, імпеданс петлі 100 Ом)
• Імпеданс передачі: 26 дБ Ом типово
• Можливість впровадження: рівні впливу 1, 2, 3 та X до 30В
• Відповідність втратам вставлення IEC/EN 61000-4-6
• Максимальна температура сердечника: 80°C
• Роз'єм: гніздо N-типу
• Діаметр апертури: 27 мм; Зовнішній діаметр: 92 мм

Застосування

• Тестування імунітету до проведених впливів за IEC/EN 61000-4-6
• Попереднє тестування електромагнітної сумісності
• Моніторинг та вимірювання RF струму
