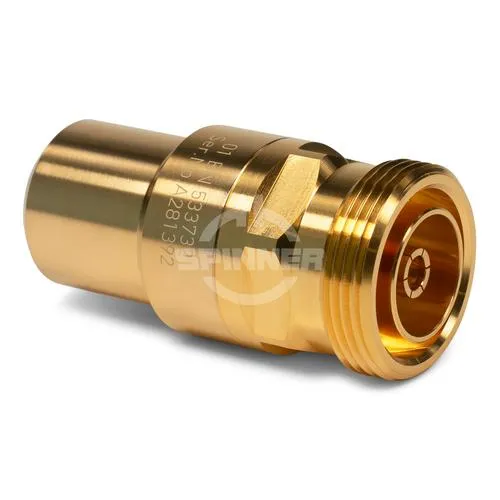

Spinner 533732R000 Precision Load
Spinner 533732R000 прецизійне навантаження
Запитати ціну
Spinner 533732R000 is a 0.5W precision load with 7-16 female connector for RF measurements from DC to 7.5 GHz, featuring low intermodulation and gold-plated connections.
Деталі продукту
| Модель | 533732R000 |
| Виробник | Spinner |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Spinner 533732R000 — це прецизійне навантаження 50 Ω, призначене для завершення RF систем вимірювання та калібрування стандартів у лабораторних та виробничих середовищах. Воно особливо придатне для VNA калібрування та RF тестових систем, де потрібна висока точність вимірювань та низька міжмодуляційна продуктивність.
Основні характеристики
- Середня потужність 0.5 W, придатна для лабораторних та внутрішніх застосувань
- Розетна 7-16 (50 Ω за IEC 61169-4) з срібним покриттям на внутрішніх та зовнішніх провідниках
- Діапазон частот від DC до 7.5 GHz з мінімальною втратою повернення 44 dB
- Позолочені внутрішні провідники CuBe з гартуванням та мідно-стопові зовнішні провідники для найвищої продуктивності
- Видатна міжмодуляційна продуктивність для прецизійних вимірювань
- Ізоляція з поперечно-пов'язаного полістиролу та матеріали без свинцю та BeO
- Конвекційний дизайн охолодження
Застосування
- VNA калібрування та завершення стандартів
- RF системи тестування та вимірювання
- Виробничі та лабораторні тестові установки
- Прецизійні вимірювання в мобільних комунікаційних системах
Характеристики
| Feature | Parameter |
| Number of Interfaces | 1 |
| Interface Type | 7-16 female (50 Ω) per IEC 61169-4 |
| Interface Direction | straight |
| Frequency Range | DC to 7.5 GHz |
| Average Power Rating | 0.5 W |
| Return Loss min.. | 44 dB @ DC to 7.5 GHz |
| DC Resistance | 50 Ω ±0.5 Ω |
| Cooling Type | convection |
| Inner Conductor Material / Surface Coating | CuBe age hardened / gold-plated |
| Outer Conductor Material / Coating | copper-alloy / gold-plated |
| Insulation Material | cross linked polystyrene |
| Marking | laser engraving |
| Operating Temperature | +18 to +28 °C |
| Storage Ambient Temperature | -40 to +70 °C |
| Storage Relative Humidity Max.. | 95% (condensation not allowed) |
