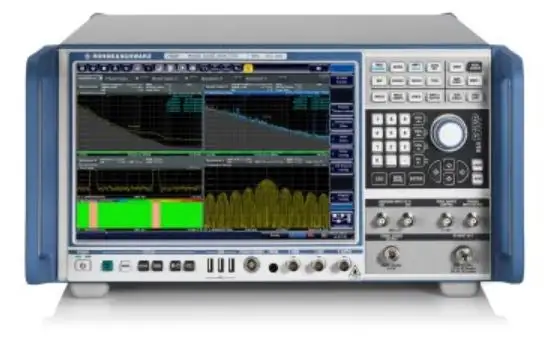

Rohde & Schwarz FSWP8 Phase Noise Analyzer and VCO Tester

Огляд

Rohde & Schwarz FSWP8 — аналізатор фазового шуму та тестер VCO, розроблений для точної характеризації генераторів та генераторів, керованих напругою, до 8 GHz. Використовуючи надзвичайно низькошумні внутрішні джерела та технологію крос-кореляції, він забезпечує високу чутливість для вимірювання фазового шуму, дозволяючи характеризувати навіть дуже стабільні джерела за кілька секунд.

Основні характеристики

• Діапазон частот: 1 MHz до 8 GHz
• Чутливість фазового шуму нижче -166 dBc (1 Hz) на частоті 1 GHz з смугою 10 kHz
• Одночасне вимірювання шуму амплітуди та фазового шуму
• Можливість вимірювання імпульсних сигналів
• Внутрішні джерела для вимірювання адитивного фазового шуму на імпульсних сигналах
• Широкий динамічний діапазон з DANL 156 dBm (1 Hz) та високим TOI typ. 25 dBm
• Максимальна смуга аналізу 320 MHz
• Невизначеність вимірювання менше 0,2 dB до 3,6 GHz та менше 0,3 dB до 8 GHz
• Сенсорний дисплей 12,1 дюйма для одночасного перегляду вікон вимірювань
• Інтегровані можливості аналізу сигналу та спектру
• Низькошумні внутрішні джерела живлення для характеризації VCO

Застосування

• Характеризація та тестування генераторів та VCO
• Аналіз та вимірювання фазового шуму
• Розроблення та тестування радарних систем
• Оцінка обладнання комунікацій
• Аналіз цілісності сигналу
