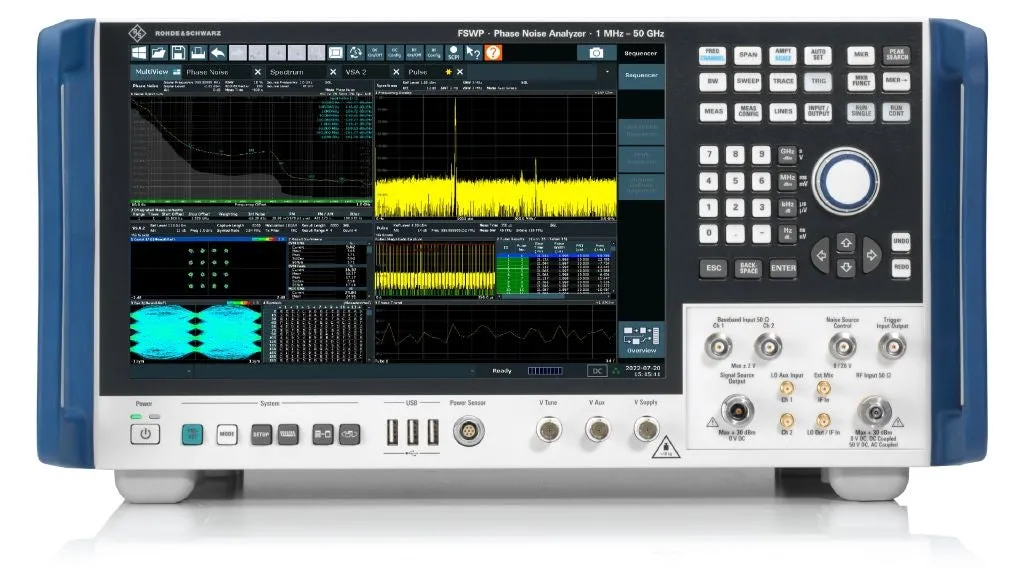

Rohde & Schwarz FSWP50 Phase Noise Analyzer and VCO Tester
Rohde & Schwarz FSWP50 аналізатор фазового шуму та тестер VCO
Запитати ціну
Rohde & Schwarz FSWP50 phase noise analyzer and VCO tester with 1 MHz to 50 GHz frequency range, phase noise sensitivity below -166 dBc (1 Hz).
Деталі продукту
| Модель | FSWP50 (1322.8003.51) |
| Виробник | Rohde & Schwarz |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FSWP50 — аналізатор фазового шуму та тестер VCO, що забезпечує виняткову чутливість для вимірювання фазового шуму в діапазоні частот від 1 MHz до 50 GHz. Використовуючи надзвичайно низькошумні внутрішні джерела та технологію крос-кореляції, прилад може характеризувати навіть дуже стабільні генератори за кілька секунд, що робить його ідеальним для застосувань у радарних та комунікаційних системах.
Основні характеристики
- Діапазон частот: 1 MHz до 50 GHz
- Чутливість фазового шуму нижче -166 dBc (1 Hz) на частоті 1 GHz з смугою 10 kHz
- Одночасне вимірювання шуму амплітуди та фазового шуму
- Можливість вимірювання імпульсних сигналів
- Внутрішні джерела для характеризації залишкового фазового шуму, включаючи імпульсні сигнали
- Широкий динамічний діапазон з DANL 156 dBm (1 Hz) та TOI typ. 25 dBm
- Максимальна смуга аналізу 320 MHz
- Інтегровані можливості аналізу сигналу та спектру
- Сенсорний дисплей 12,1 дюйма для одночасного перегляду вікон вимірювань
- Низькошумні внутрішні джерела живлення для характеризації VCO
Застосування
- Характеризація та тестування генераторів та VCO
- Аналіз та вимірювання фазового шуму
- Розроблення та валідація радарних систем
- Оцінка обладнання комунікацій
- Аналіз цілісності сигналу та спектральний аналіз
Характеристики
| Frequency Range | 1 MHz to 50 GHz |
| Phase Noise Sensitivity | < -166 dBc (1 Hz) at 1 GHz, 10 kHz offset |
| Maximum Analysis Bandwidth | 320 MHz |
| Display | 12.1-inch touchscreen |
| DANL | 156 dBm (1 Hz) |
| TOI | typ. 25 dBm |
| Measurement Uncertainty | < 0.2 dB up to 3.6 GHz, < 0.3 dB up to 8 GHz |
