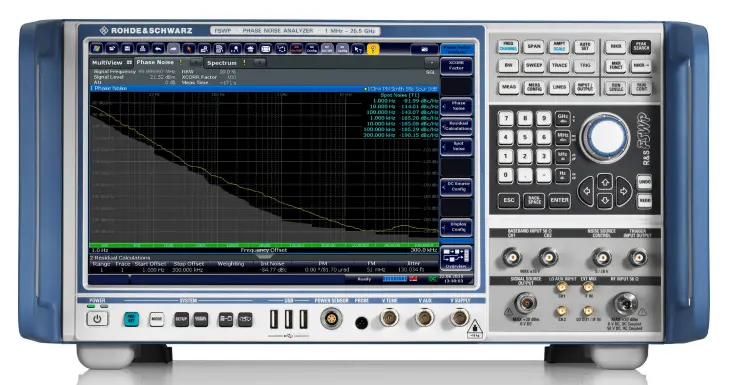

Rohde & Schwarz FSWP26 Phase Noise Analyzer and VCO Tester
Rohde & Schwarz FSWP26 аналізатор фазового шуму та тестер VCO
Rohde & Schwarz FSWP26 phase noise analyzer with ultra-high sensitivity covering 1 MHz to 26.5 GHz, cross-correlation technology, and VCO testing capabilities.
Деталі продукту
| Модель | FSWP26 (1322.8003.26) |
| Виробник | Rohde & Schwarz |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FSWP26 — це спеціалізований аналізатор фазового шуму та тестер VCO, що поєднує надзвичайно низькошумові внутрішні джерела з технологією кросс-кореляції. Він забезпечує виключно високу чутливість до вимірювання фазового шуму, дозволяючи швидке характеризування високостабільних джерел частот, таких як ті, що використовуються в радарних та комунікаційних системах. Прилад забезпечує можливість одночасного вимірювання амплітудного та фазового шуму з опціональною підтримкою імпульсних сигналів.
Основні характеристики
- Діапазон частот: 1 МГц - 26.5 ГГц
- Ультрависока чутливість фазового шуму: typ. 172 dBc (1 Гц) при 1 ГГц, зміщення 10 кГц
- Одночасне вимірювання амплітудного та фазового шуму
- Вимірювання фазового шуму імпульсних сигналів
- Вимірювання адитивного фазового шуму з внутрішнім джерелом
- Широкий динамічний діапазон: 156 dBm (1 Гц) DANL, 25 dBm TOI (типово)
- Смуга аналізу сигналу: 80 МГц
- Сенсорний дисплей 12.1" з можливістю багатовіконного відображення
- Низькошумові внутрішні джерела постійного струму для тестування VCO
- Сумарна невизначеність вимірювання: <0.2 dB (до 3.6 ГГц), <0.3 dB (до 8 ГГц)
Застосування
- Характеристика та тестування VCO
- Розроблення генераторів та оцінка якості
- Перевірка джерела частот радара
- Тестування стабільності частоти комунікаційної системи
- Аналіз фазового шуму імпульсних сигналів
- Вимірювання адитивного фазового шуму
Характеристики
| FSWP26 | 1322.8003.261 MHz - 26.5 GHz< –166 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) 320 MHzPhase noise analyzer and VCO tester |
