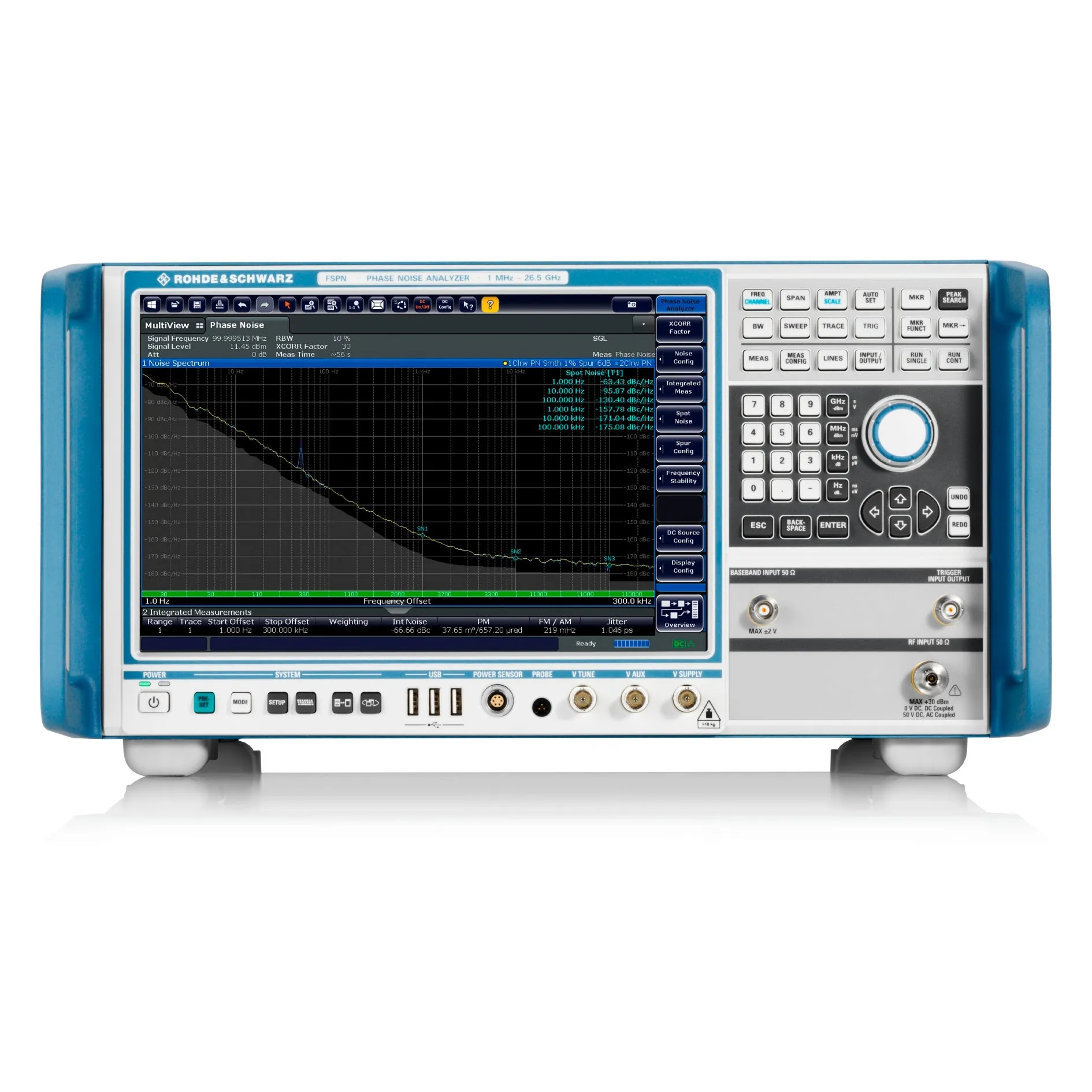

Rohde & Schwarz FSPN8 Phase Noise Analyzer and VCO Tester
Rohde & Schwarz FSPN8 аналізатор фазового шуму та тестер VCO
Rohde & Schwarz FSPN8 is a high-sensitivity phase noise analyzer and VCO tester with frequency range 1 MHz to 8 GHz and phase noise sensitivity below –163 dBc (1 Hz).
Деталі продукту
| Модель | FSPN8 (1322.8003.06) |
| Виробник | Rohde & Schwarz |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FSPN8 — це аналізатор фазового шуму та тестер VCO, призначений для високочутливих вимірювань синтезаторів, VCO, OCXO та DRO. Обладнаний двома низькошумними синтезаторами та двигуном перехресної кореляції в реальному часі, забезпечує виняткову чутливість вимірювань з мінімальною кількістю кореляцій, необхідних для виробничих вимірювань высокоякісних генераторів.
Прилад поєднує екстремальну швидкість вимірювань з простотою використання, що робить його придатним як для R&D характеризації найбільш чутливих комерційно доступних синтезаторів та генераторів, так і для ефективного тестування на виробничій лінії.
Основні характеристики
- Діапазон частот: 1 МГц–8 ГГц
- Дуже висока чутливість: <–163 дБц (1 Гц) на 1 ГГц несучої, 10 кГц зміщення
- Двійні синтезатори з перехресною кореляцією в реальному часі в базовому модулі
- Одночасне вимірювання фазового шуму та амплітудного шуму
- Апаратно реалізована перехресна кореляція для високої швидкості вимірювання
- Надзвичайно низькошумні внутрішні джерела постійного струму для характеризації VCO
- Вимірювання подавлення гармонік та покращені можливості напруги налаштування
- Аналіз перехідної характеристики до 8 ГГц в широкосмуговому режимі
Застосування
- Характеризація фазового шуму синтезаторів та VCO в R&D
- Виробниче тестування та забезпечення якості генераторів
- Тестування радарів та супутникових застосувань
- Розвиток та оптимізація налаштування VCO
Комплектація
- Кабель живлення
- Посібник швидкого запуску
Характеристики
| Measurement Speed taken to its Limit | Save time and multiply your measurement throughput in production Speed up the development of your devices |
| Phase Noise Measurements with Highest Sensitivity | Cross-correlation for improved phase noise sensitivity Display multiple measurements in parallel |
| Fastest VCO Characterization | Harmonics suppression measurement Enhanced tuning voltage capabilities |
| Transient Response Analysis | Up to 8 GHz wideband analysis for frequency and phase measurements in time domain Trigger capabilities for reproducible measurements on phase or frequency deviation |
| Features | Parameters |
| Display | 30.7 cm (12.1"), WXGA color touchscreen |
| Resolution | 1280 × 800 pixel (WXGA resolution) |
| Pixel Failure Rate | < 1 × 10⁻⁵ |
| Data Storage Internal (Standard) | solid state disk ≥ 128 Gbyte |
| Data Storage External | supports USB 2.0 compatible memory devices |
| Operating Temperature Range | +5 °C to +40 °C |
| Permissible Temperature Range | 0 °C to +55 °C |
| Storage Temperature Range | –40 °C to +70 °C |
| Climatic Loading (without condensation) | +40 °C at 90 % rel. humidity In line with EN 60068-2-30 |
| EMC | IEC/EN 61326-1 ᴬ ᴮ IEC/EN 61326-2-1 CISPR 11/EN 55011 ᴬ IEC/EN 61000-3-2 IEC/EN 61000-3-3 |
| Recommended Calibration Interval | 1 Year |
| Input Voltage Range (AC) | 100 V to 240 V |
| Supply Frequency (AC) | 50 Hz to 60 Hz/400 Hz |
| Max. Input Current | 7.3 A to 4.6 A (100 V to 240 V) |
| Safety | In line with: IEC 61010-1 EN 61010-1 UL 61010-1 CAN/CSA-C22.2 No. 61010-1 |
| Test Marks | VDE ᴄCSAᴜs |
| Weight | FSPN8: 20.5 kg (45.2 lb) FSPN26: 22 kg (48.5 lb) |
| FSPN8 | 1322.8003.06Phase Noise Analyzer and VCO Tester, 1 MHz to 8 GHz Included Accessories: Power Cable Quick Start Guide |
