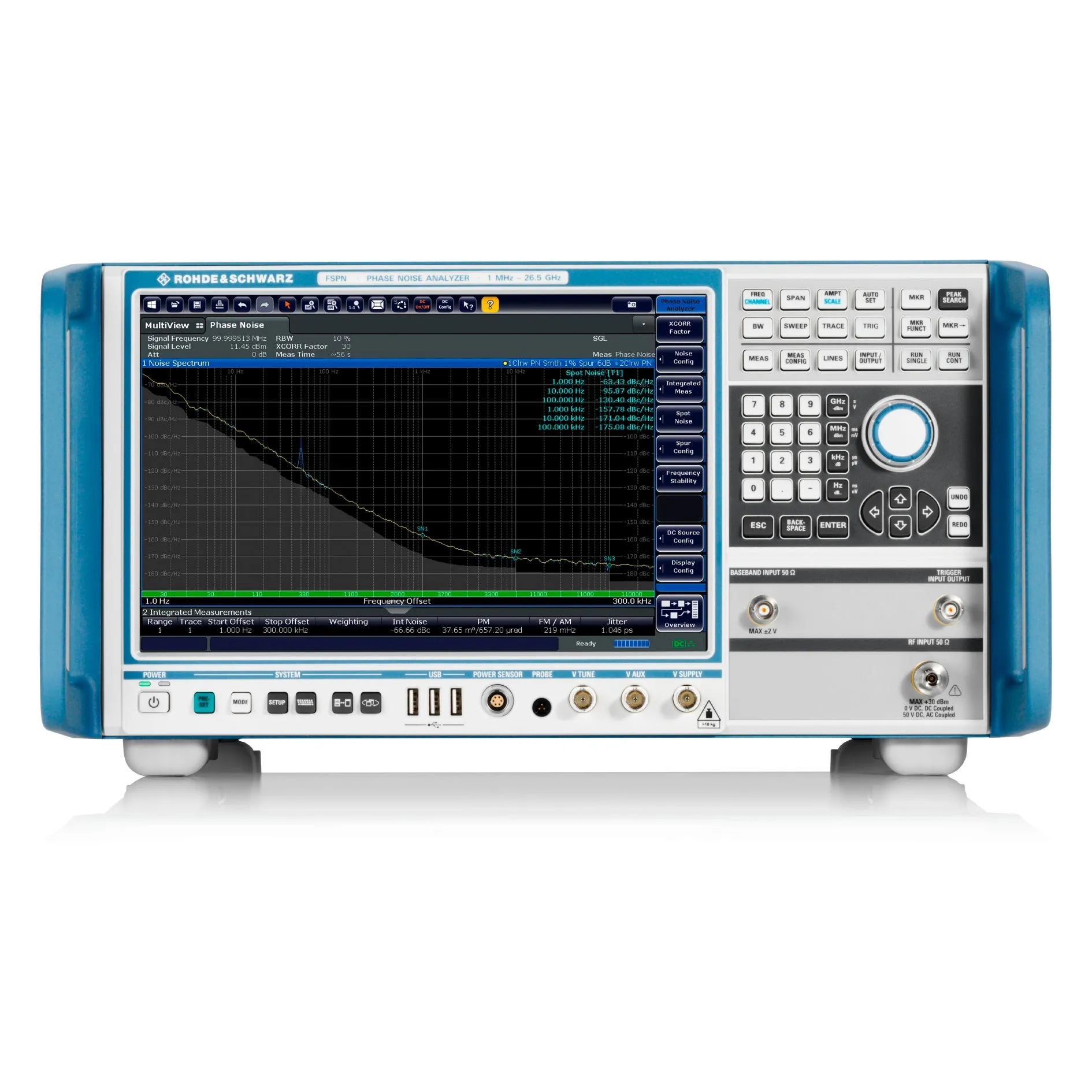

Rohde & Schwarz FSPN26 Phase Noise Analyzer and VCO Tester
Rohde & Schwarz FSPN26 аналізатор фазового шуму та тестер VCO
Rohde & Schwarz FSPN26 is a phase noise analyzer and VCO tester with 1 MHz to 26.5 GHz frequency range, –163 dBc (1 Hz) sensitivity with dual synthesizers for high-speed measurements.
Деталі продукту
| Модель | FSPN26 (1322.8003.24) |
| Виробник | Rohde & Schwarz |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FSPN26 — високочутливий аналізатор фазового шуму та тестер VCO, розроблений для застосування в R&D та виробництві. Обладнаний подвійними низькошумовими синтезаторами та можливостями перехресної кореляції в реальному часі, він вимірює фазовий шум на високостабільних джерелах, включаючи синтезатори, VCO, OCXO та DRO, що використовуються в радарних та супутникових застосуваннях. Прилад поєднує надзвичайно високу чутливість вимірювань зі швидкістю тестування, що робить його ідеальним для характеризації складних генераторів та синтезаторів.
Основні характеристики
- Діапазон частот: 1 МГц до 26.5 GHz
- Чутливість фазового шуму: −163 dBc (1 Гц) при несучій частоті 1 GHz та зміщенні 10 кHz
- Подвійні низькошумові синтезатори з перехресною кореляцією в реальному часі для підвищеної чутливості
- Апаратно реалізована перехресна кореляція в реальному часі для високої швидкості вимірювань
- Одночасне вимірювання фазового шуму та шуму амплітуди
- Автоматична характеризація VCO з низькошумовими джерелами постійного струму
- Вимірювання придушення гармонік та розширені можливості напруги налаштування
- Аналіз перехідної відповіді до 8 GHz широкосмужний
- Можливості тригеру для повторюваних вимірювань відхилення фази або частоти
- Дисплей 12.1" WXGA з сенсорним екраном кольорового зображення (1280×800 пікселів)
- Тверде накопичувальне запам'ятовуюче пристрій (≥128 GB) з підтримкою зовнішнього сховища USB 2.0
Застосування
- Вимірювання фазового шуму на синтезаторах та генераторах в R&D
- Характеризація та розроблення VCO та OCXO
- Виробниче тестування високоякісних генераторів та синтезаторів
- Кваліфікація компонентів для радарних та супутникових застосувань
- Аналіз перехідної відповіді для оцінки стабільності частоти
Комплектація
- Силовий кабель
- Швидкий путівник
- Адаптер, 3.5 мм (сумісний з APC3.5), розетка/розетка
Характеристики
| Measurement Speed taken to its Limit | Save time and multiply your measurement throughput in production Speed up the development of your devices |
| Phase Noise Measurements with Highest Sensitivity | Cross-correlation for improved phase noise sensitivity Display multiple measurements in parallel |
| Fastest VCO Characterization | Harmonics suppression measurement Enhanced tuning voltage capabilities |
| Transient Response Analysis | Up to 8 GHz wideband analysis for frequency and phase measurements in time domain Trigger capabilities for reproducible measurements on phase or frequency deviation |
| Features | Parameters |
| Display | 30.7 cm (12.1"), WXGA color touchscreen |
| Resolution | 1280 × 800 pixel (WXGA resolution) |
| Pixel Failure Rate | < 1 × 10⁻⁵ |
| Data Storage Internal (Standard) | solid state disk ≥ 128 Gbyte |
| Data Storage External | supports USB 2.0 compatible memory devices |
| Operating Temperature Range | +5 °C to +40 °C |
| Permissible Temperature Range | 0 °C to +55 °C |
| Storage Temperature Range | –40 °C to +70 °C |
| Climatic Loading (without condensation) | +40 °C at 90 % rel. humidity In line with EN 60068-2-30 |
| EMC | IEC/EN 61326-1 ᴬ ᴮ IEC/EN 61326-2-1 CISPR 11/EN 55011 ᴬ IEC/EN 61000-3-2 IEC/EN 61000-3-3 |
| Recommended Calibration Interval | 1 Year |
| Input Voltage Range (AC) | 100 V to 240 V |
| Supply Frequency (AC) | 50 Hz to 60 Hz/400 Hz |
| Max. Input Current | 7.3 A to 4.6 A (100 V to 240 V) |
| Safety | In line with: IEC 61010-1 EN 61010-1 UL 61010-1 CAN/CSA-C22.2 No. 61010-1 |
| Test Marks | VDE ᴄCSAᴜs |
| Weight | FSPN8: 20.5 kg (45.2 lb) FSPN26: 22 kg (48.5 lb) |
| FSPN26 | 1322.8003.24Phase Noise Analyzer and VCO Tester, 1 MHz to 26.5 GHz Included Accessories: Power Cable Quick Start Guide Adapter, 3.5 mm (APC3.5-compatible), female/female |
Запит ціни
