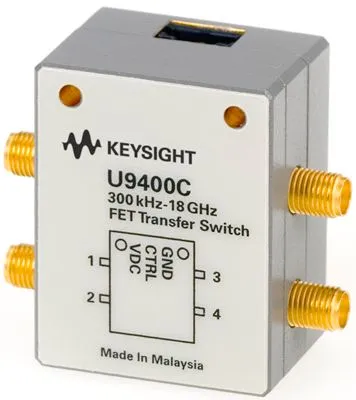

Keysight U9400C FET Transfer Switch
Keysight U9400C FET передавальний комутатор
Запитати ціну
Keysight U9400C is a solid state FET transfer switch with 300 kHz to 18 GHz coverage, >90 dB isolation, <6.5 dB insertion loss, and <90 mVpp video leakage.
Деталі продукту
| Модель | U9400C |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight U9400C — твердотільний FET передавальний комутатор для розширених мікрохвильових застосувань до 18 GHz. Він поєднує винятково високе розділення, швидку продуктивність перемикання та низьку утечу відео для підтримки складних RF та мікрохвильових систем тестування. U9400C ідеально підходить для тестування чутливих компонентів RFIC та застосувань, що вимагають високочастотного перемикання з мінімальною деградацією сигналу.
Основні характеристики
- Винятково високе розділення між портами >90 dB для мінімізації перехресних завад
- Розширений діапазон робочих частот від 300 kHz до 18 GHz
- Лідуючий у галузі час встановлення 350 µs для підвищеної пропускної здатності
- Низька утечка відео <90 mVpp захищає чутливі компоненти RFIC
- Вбудований TTL-сумісний драйвер усуває вимоги до зовнішнього драйвера
- Швидкість перемикання 5 µs час підйому/спаду (типово)
Застосування
- Тестування чутливих компонентів RFIC на мікрохвильових частотах
- RF та мікрохвильові системи комутування
- Високочастотні інструменти та маршрутизація сигналів
- Розширені частотні застосування комутування
Характеристики
| Frequency Range | 300 kHz to 8 GHz300 kHz to 18 GHz |
| Insertion Loss | < 3.0 dB (300 kHz to 4 GHz < 3.5 dB (4 to 8 GHz) < 5.0 dB (300 kHz to 8 GHz) < 6.5 dB (8 to 18 GHz) |
| Isolation | > 100 dB> 90 dB |
| Return Loss (ON Ports) | > 15 dB> 10 dB |
| Switching Speed * (typical) | 4/0.5 µs5/1 µs |
| Settling Time (typical) | 350 µs350 µs |
| Video Leakage (typical) | 90 mVpp90 mVpp |
| Characteristic Impedance (nominal) | 50 Ω50 Ω |
| Connectors | SMA (f)SMA (f) |
| Model Number | Description |
| U9400C | 18 GHz solid state FET transfer switch |
