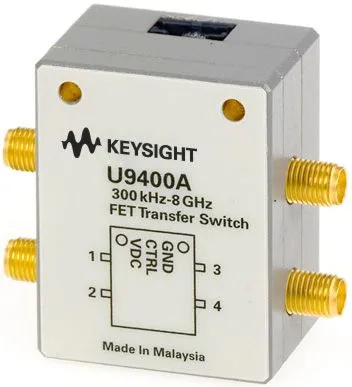

Keysight U9400A FET Transfer Switch
Keysight U9400A FET передавальний комутатор
Запитати ціну
Keysight U9400A is a solid state FET transfer switch with 300 kHz to 8 GHz coverage, >100 dB isolation, <3.5 dB insertion loss, and <5 mVpp video leakage.
Деталі продукту
| Модель | U9400A |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight U9400A — твердотільний FET передавальний комутатор для RF та мікрохвильових застосувань, що вимагають винятково високого розділення, швидкого перемикання та мінімальної утечі відео. Його широке покриття частот від 300 kHz до 8 GHz у поєднанні з лідуючим у галузі часом встановлення робить його особливо придатним для тестування чутливих компонентів RFIC та складних високочастотних випробувальних систем.
Основні характеристики
- Винятково високе розділення між портами >100 dB для мінімізації перехресних завад
- Широкий діапазон робочих частот від 300 kHz до 8 GHz
- Лідуючий у галузі час встановлення 350 µs для підвищеної пропускної здатності
- Дуже низька утечка відео <5 mVpp знижує ризик для чутливих компонентів RFIC
- Вбудований TTL-сумісний драйвер усуває вимоги до зовнішнього драйвера
- Швидкість перемикання 4 µs час підйому/спаду (типово)
Застосування
- Тестування чутливих компонентів RFIC
- RF та мікрохвильові системи комутування
- Інструментарій та маршрутизація сигналів
- Застосування комутування з високим розділенням
Характеристики
| Frequency Range | 300 kHz to 8 GHz300 kHz to 18 GHz |
| Insertion Loss | < 3.0 dB (300 kHz to 4 GHz < 3.5 dB (4 to 8 GHz) < 5.0 dB (300 kHz to 8 GHz) < 6.5 dB (8 to 18 GHz) |
| Isolation | > 100 dB> 90 dB |
| Return Loss (ON Ports) | > 15 dB> 10 dB |
| Switching Speed * (typical) | 4/0.5 µs5/1 µs |
| Settling Time (typical) | 350 µs350 µs |
| Video Leakage (typical) | 90 mVpp90 mVpp |
| Characteristic Impedance (nominal) | 50 Ω50 Ω |
| Connectors | SMA (f)SMA (f) |
| Model Number | Description |
| U9400A | 8 GHz solid state FET transfer switch |
