Keysight P9400C твердотільний PIN-діодний переключатель

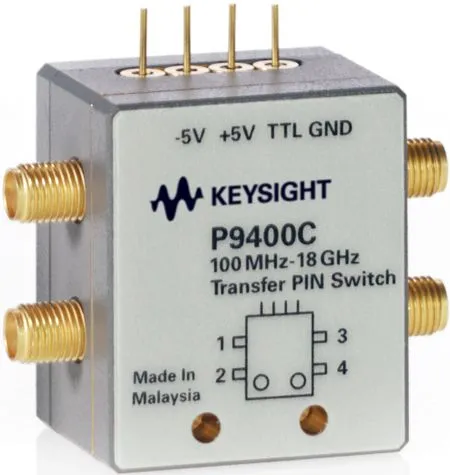

Keysight P9400C Solid State PIN Diode Transfer Switch
Keysight P9400C is a PIN solid-state switch for 100 MHz–18 GHz with exceptional isolation (>80 dB), low insertion loss, and switching speed <200 ns for extended frequency applications.
Деталі продукту
| Модель | P9400C |
| Виробник | Keysight |
| Категорія | РЧ та мікрохвильове випробувальне обладнання |
| Наявність | На замовлення |
Опис
Огляд
Keysight P9400C — твердотільний PIN-діодний комутаційний переключатель, розроблений для високошвидкісних RF і мікрохвильових застосувань, що вимагають розширеного діапазону частот. З діапазоном від 100 МГц до 18 ГГц, він забезпечує таку ж винятковиту ізоляцію та швидкість комутації, як P9400A, одночасно розширюючи діапазон частот для підтримки тестування та вимірювання на вищих частотах. Вбудований драйвер, сумісний з TTL, спрощує інтеграцію систем для приладів, систем комунікацій, радіолокаційних систем та матриць комутації.
Основні характеристики
- Діапазон частот: 100 МГц до 18 ГГц
- Ізоляція портів: >80 дБ
- Втрати при введенні: <3,5 дБ (100 МГц до 8 ГГц); <4,2 дБ (8–18 ГГц)
- Швидкість комутації: <200 нс (типово)
- Коефіцієнт повернення (ON порти): >10 дБ
- Вбудований драйвер, сумісний з TTL
- Роз'єми SMA мама
- Характеристичний опір 50 Ω
Застосування
- RF і мікрохвильові тестові системи розширеного діапазону
- Високочастотне комунікаційне обладнання
- Міліметрохвильові радіолокаційні та сенсорні системи
- Високочастотні матриці комутації
- Широкосмугові мережі маршрутизації сигналів
Характеристики
| Frequency Range | 300 kHz to 8 GHz300 kHz to 18 GHz |
| Insertion Loss | < 3.0 dB (300 kHz to 4 GHz < 3.5 dB (4 to 8 GHz) < 5.0 dB (300 kHz to 8 GHz) < 6.5 dB (8 to 18 GHz) |
| Isolation | > 100 dB> 90 dB |
| Return Loss (ON Ports) | > 15 dB> 10 dB |
| Switching Speed * (typical) | 4/0.5 µs5/1 µs |
| Settling Time (typical) | 350 µs350 µs |
| Video Leakage (typical) | 90 mVpp90 mVpp |
| Characteristic Impedance (nominal) | 50 Ω50 Ω |
| Connectors | SMA (f)SMA (f) |
| Model Number | Description |
| U9400C | 18 GHz solid state FET transfer switch |
