Keysight P9400A твердотільний PIN-діодний переключатель
Keysight P9400A Solid State PIN Diode Transfer Switch
Keysight P9400A is a PIN solid-state switch covering 100 MHz to 8 GHz with exceptional isolation (>80 dB), low insertion loss, and ultra-fast switching speed (<200 ns).
Деталі продукту
| Модель | P9400A |
| Виробник | Keysight |
| Категорія | РЧ та мікрохвильове випробувальне обладнання |
| Наявність | На замовлення |
Опис
Огляд

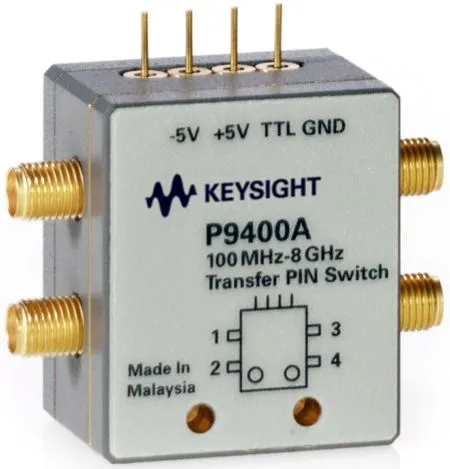

Keysight P9400A — твердотільний PIN-діодний комутаційний переключатель, розроблений для високопродуктивних RF і мікрохвильових комутаційних застосувань. З діапазоном від 100 МГц до 8 ГГц, він забезпечує виключну продуктивність за трьома критичними параметрами: ізоляція портів, швидкість комутації та втрати. Вбудований драйвер, сумісний з TTL, усуває необхідність у зовнішній драйверній схемотехніці, що робить його ідеальним для приладів, систем комунікацій, радіолокаційних систем та матриць комутації, де критичні швидка комутація, висока ізоляція та надійність.
Основні характеристики
- Діапазон частот: 100 МГц до 8 ГГц
- Ізоляція портів: >80 дБ
- Втрати при введенні: <3 дБ (100 МГц до 4 ГГц); <3,5 дБ (4–8 ГГц)
- Швидкість комутації: <200 нс (типово)
- Коефіцієнт повернення (ON порти): >15 дБ
- Вбудований драйвер, сумісний з TTL
- Роз'єми SMA мама
- Характеристичний опір 50 Ω
Застосування
- RF і мікрохвильові контрольно-вимірювальні прилади
- Системи комунікацій
- Радіолокаційні та спостережні системи
- Матриці комутації та селектори антен
- Мережі маршрутизації та розподілу сигналів
Характеристики
| Frequency Range | 100 MHz to 8 GHz100 MHz to 18 GHz |
| Insertion Loss | < 3 dB (100 MHz to 4 GHz < 3.5 dB (4 GHz to 8 GHz < 3.5 dB (100 MHz to 8 GHz) < 4.2 dB (8 to 18 GHz |
| Isolation | > 80 dB> 80 dB |
| Return Loss (ON Ports) | > 15 dB> 10 dB |
| Switching Speed * | < 200 ns (typical)< 200 ns (typical) |
| Video Leakage | 0.6 Vpp (typical)0.6 Vpp (typical) |
| Characteristic Impedance | 50 Ω (nominal)50 Ω (nominal) |
| Connectors | SMA (f)SMA (f) |
| P9400A | 8 GHz Solid State PIN Transfer Switch |
