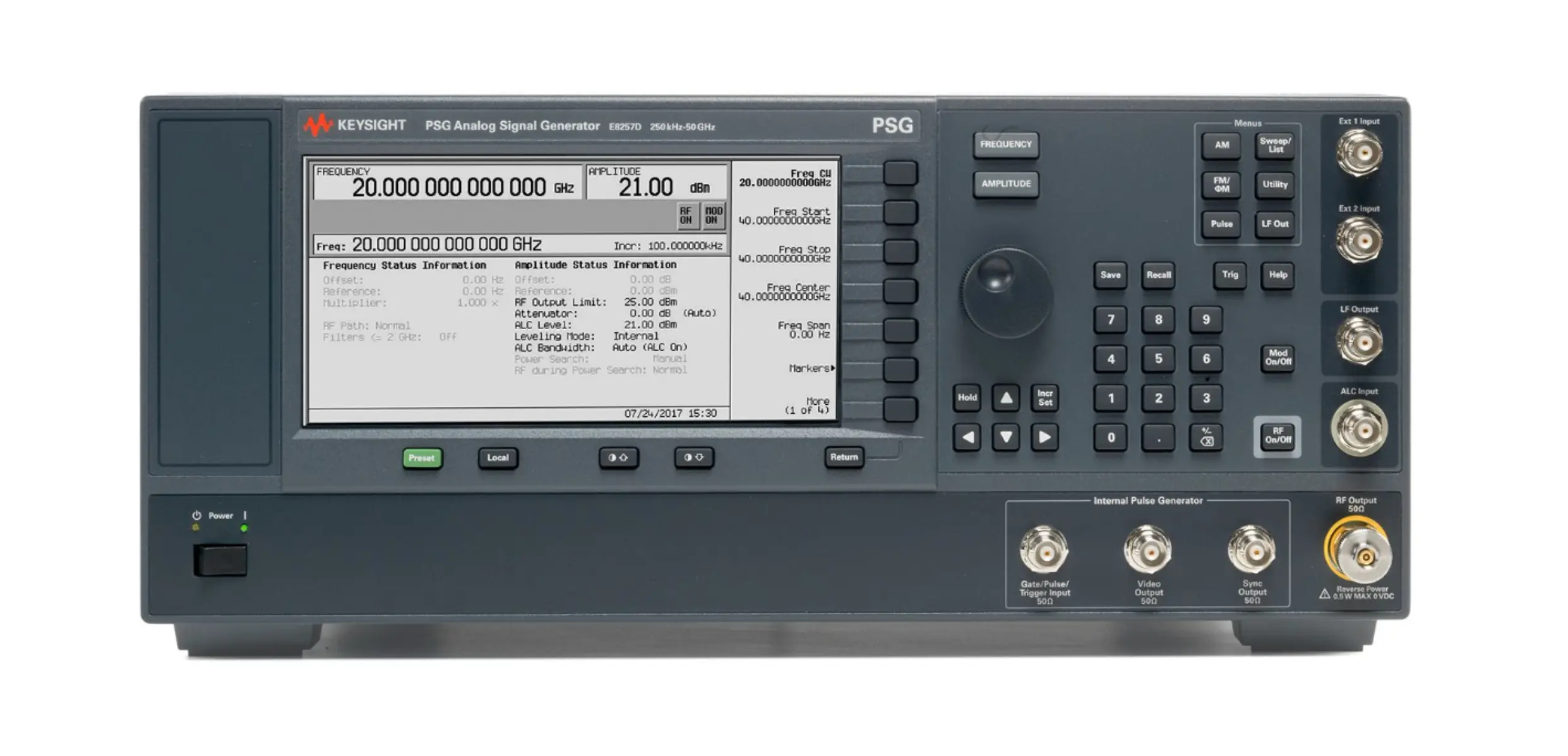

Keysight E8257D-1CM Analog Signal Generator

Огляд

Keysight E8257D PSG (Precision Signal Generator) — аналоговий генератор сигналів, що забезпечує точність метрологічного рівня з переважаючою вихідною потужністю, точністю рівня та низьким фазовим шумом до 67 GHz. Висока вихідна потужність та точність рівня часто виключають необхідність зовнішнього підсилювача при тестуванні високопотужних пристроїв, дозволяючи мінімізувати невизначеність тестування та виявити помилки на ранніх етапах проектування.

Світового класу Phase Noise (як правило, -126 dBc/Hz @ 10 GHz, offset 10 kHz) ідеально підходить для локальних осциляторів, синхронізації з низьким шумом та тестів селективності сусідніх каналів. Модульна конструкція підтримує додаткову AM, FM, Phase та Pulse модуляцію для точної характеризації RF та мікрохвильових компонентів.

Основні характеристики

• Frequency resolution 0.001 Hz з діапазоном настройки від 100 kHz до 67 GHz
• Висока вихідна потужність: до 1 W (з опціями)
• Low phase noise: типово -126 dBc/Hz @ 10 GHz, offset 10 kHz
• Швидке перемикання частоти: 10 ms
• Step/list sweep з перемиканням 8 ms
• Metrology-grade Frequency та Level Accuracy
• Додаткова AM, FM, Phase та Pulse модуляція
• Розширюється до 1.1 THz
• RF output impedance: 50 ohms

Застосування

• RF та мікрохвильові радіолокаційні системи
• Тестування доплеровського радара
• ADC та блокування приймача
• Супутникові та бездротові системи зв'язку
• Системи керування

Комплектація

• Master/slave interface cable (8120-8806)
• 8 GByte compact flash memory card (1819-0427)
• Rack slide kit (E8251-60419)
