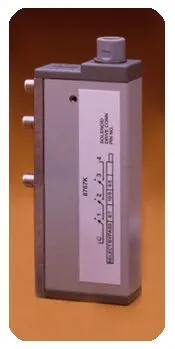

Keysight 8767K Microwave Switch
Keysight 8767K мікрохвильовий перемикач
Запитати ціну
Keysight 8767K single-pole four-throw microwave switch with excellent repeatability to 26.5 GHz, low SWR, and over five million switching cycles lifespan.
Деталі продукту
| Модель | 8767K |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8767K — це електромеханічний мікрохвильовий перемикач з однією позицією входу та чотирма позиціями виходу (SP4T), призначений для надійної комутації RF сигналів у системах тестування та вимірювань. Побудований на перевіреній технології родини ступінчастих аттенюаторів Keysight, він забезпечує чудову продуктивність від постійного струму до 26.5 ГГц з компактним розміром та швидкою реакцією комутації.
Основні характеристики
- Конфігурація однієї позиції входу та чотирьох виходів (4 незалежні RF шляхи)
- Чудова повторюваність: 0.01 дБ до 18 ГГц, 0.05 дБ до 26.5 ГГц
- Низька коефіцієнт стоячої хвилі для мінімальних спотворень сигналу
- Міцна конструкція з ресурсом понад п'ять мільйонів циклів комутації
- Швидка комутація менше 20 мс з урахуванням часу осідання контактів
- Самопереривчасті контакти зменшують споживання енергії та спрощують конструкцію драйвера
- Множинні варіанти напруги соленоїда: 24В стандартно, 5В або 15В на замовлення
Застосування
- Обладнання для тестування RF та мікрохвиль
- Автоматизовані системи вимірювань
- Платформи для тестування комунікацій
- Тестування в аерокосмічній та оборонній галузях
Характеристики
| Type | Single-pole Four-throw (SP4T) Electromechanical Switch |
| Frequency Range | DC to 26.5 GHz |
| Repeatability | 0.01 dB (DC-18 GHz), 0.05 dB (18-26.5 GHz) |
| Switching Time | < 20 ms (including contact settling) |
| Operating Life | > 5 million switching cycles |
| Solenoid Voltage Options | 24V standard; 5V or 15V optional |
| Contact Type | Self-interrupting |
