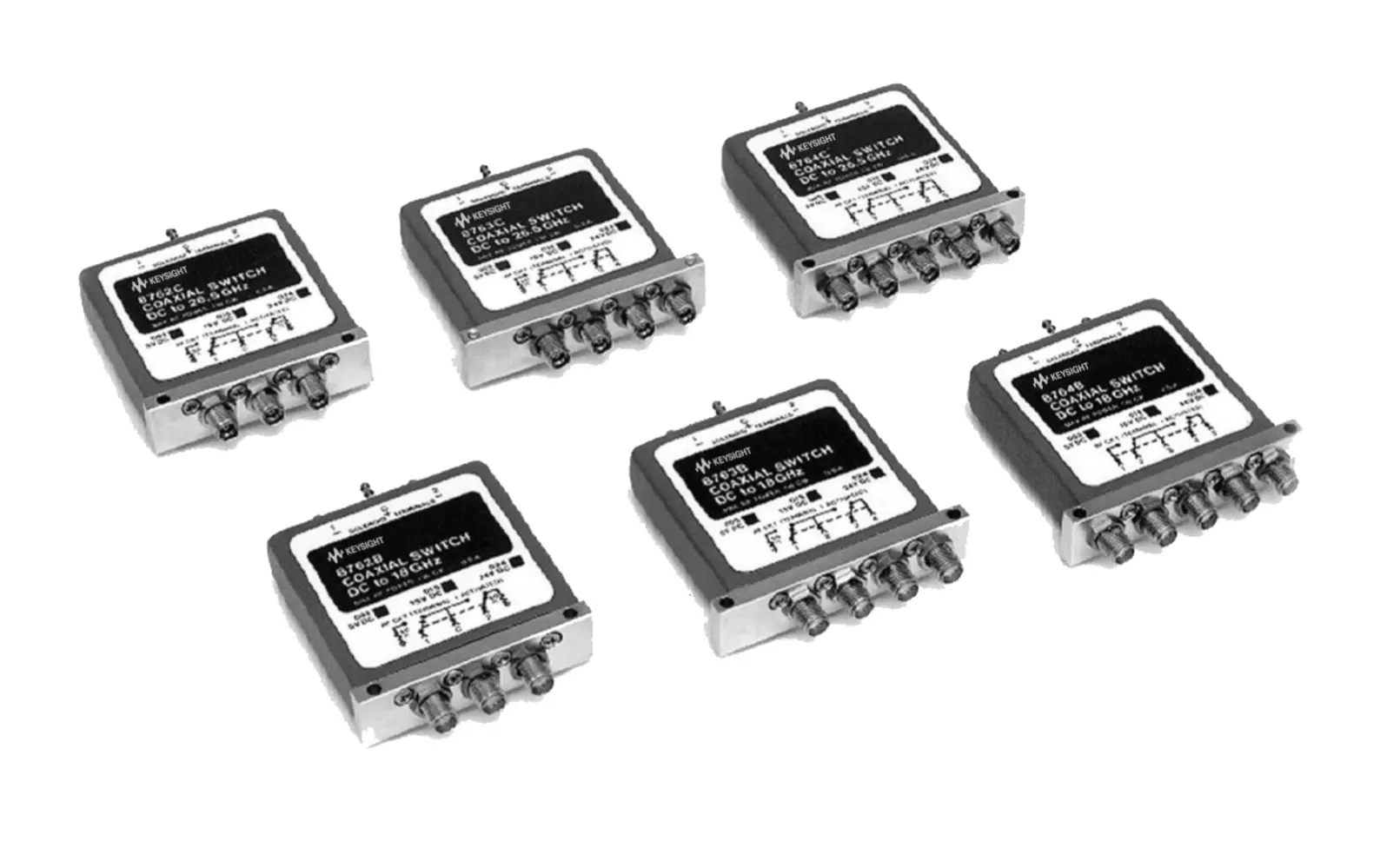

Keysight 8764C Coaxial Switch
Keysight 8764C коаксіальний перемикач
Запитати ціну
Keysight 8764C is a 5-port RF coaxial switch extending to 26.5 GHz with insertion loss below 1.25 dB and isolation exceeding 90 dB to 18 GHz.
Деталі продукту
| Модель | 8764C |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8764C — це 5-портовий коаксіальний перемикач для широкосмугових РЧ та мікрохвильових застосувань з розширеним діапазоном до 26,5 ГГц. Забезпечує відмінну електричну та механічну характеристику з високою ізоляцією, низьким КХВ, тривалим ресурсом і винятковою повторюваністю в усьому розширеному діапазоні частот.
Основні характеристики
- Діапазон частот: DC до 26,5 ГГц
- Нетермінований мультипортовий коаксіальний дизайн з п'ятьма портами RF
- Втрата вставлення: менш ніж 0,25 дБ до 2 ГГц, менш ніж 0,50 дБ до 18 ГГц, менш ніж 1,25 дБ до 26,5 ГГц
- КХВ (через лінію): менш ніж 1,15 DC до 2 ГГц, менш ніж 1,25 до 12,4 ГГц, менш ніж 1,40 до 18 ГГц, менш ніж 1,80 до 26,5 ГГц
- Ізоляція між портами: більше 90 дБ до 18 ГГц, більше 50 дБ до 26,5 ГГц
- Тривалий ресурс: більше 1 мільйона циклів комутації
- Повторюваність втрати вставлення: менш ніж 0,03 дБ DC до 18 ГГц, менш ніж 0,05 дБ від 18 до 26,5 ГГц типово
- Можливість переривання струму та індикація положення
- Коннектори 3,5 мм (f)
Застосування
- РЧ та мікрохвильові системи тестування та вимірювання
- Широкосмугові застосування високої частоти до 26,5 ГГц
- Автоматизовано обладнання для тестування (ATE) у виробництві
- Лабораторне та настільне тестування
- Маршрутизація сигналу в мілімітрохвильових системах
Характеристики
| Frequency Range | dc to 4 GHzdc to 18 GHzdc to 26.5 GHz |
| Insertion Loss | < 0.20 dB, dc to 2 GHz < 0.25 dB, 2 to 4 GHz < 0.20 dB, dc to 2 GHz < 0.50 dB, 2 to 18 GHz < 0.25 dB, dc to 2 GHz < 0.50 dB, 2 to 18 GHz < 1.25 dB, 18 to 26.5 GHz |
| Isolation Between Ports | > 100 dB, dc to 4 GHz> 90 dB, dc to 18 GHz> 90 dB, dc to 18 GHz > 50 dB, 18 to 26.5 GHz |
| SWR Through Line | < 1.10, dc to 2 GHz < 1.20, 2 to 4 GHz < 1.10, dc to 2 GHz < 1.20, 2 to 12.4 GHz < 1.30, 12.4 to 18 GHz < 1.15, dc to 2 GHz < 1.25, 2 to 12.4 GHz < 1.40, 12.4 to 18 GHz < 1.80, 18 to 26.5 GHz |
| Connectors | SMA (f)SMA (f)3.5 mm (f) |
| 8764C | 26.5 GHz |
