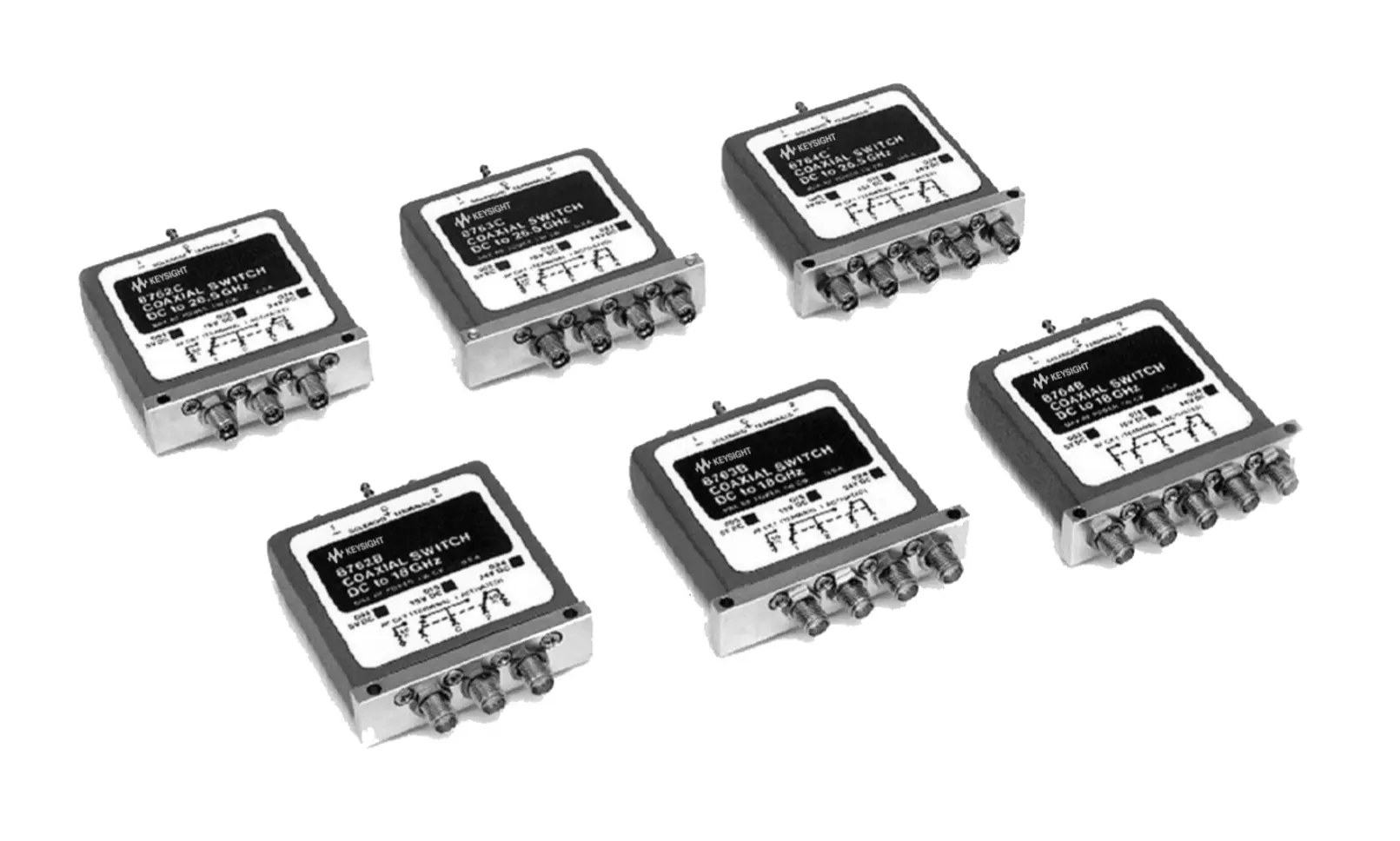

Keysight 8763C Coaxial Switch
Keysight 8763C коаксіальний комутатор
Запитати ціну
Keysight 8763C — DC to 26.5 GHz multiport coaxial switch with broadband performance, low insertion loss, and > 90 dB isolation.
Деталі продукту
| Модель | 8763C |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8763C — це 4-портовий коаксіальний RF комутатор, що розширює широкосмугову роботу до 26,5 GHz. Він забезпечує відмінні електричні та механічні характеристики з високою ізоляцією, низьким SWR та винятковою повторюваністю у розширеному діапазоні частот. Один порт включає 50-омне внутрішнє завершення для широкосмугових RF застосувань, які вимагають вищої продуктивності на високих частотах.
Основні характеристики
- Діапазон частот: DC до 26,5 GHz
- 4-портовий коаксіальний комутатор з одним 50-омним внутрішнім завершенням
- Втрата включення: < 0,25 dB (DC до 2 GHz), < 0,50 dB (2 до 18 GHz), < 1,25 dB (18 до 26,5 GHz)
- Ізоляція портів: > 90 dB (DC до 18 GHz), > 50 dB (18 до 26,5 GHz)
- SWR < 1,15 (DC до 2 GHz), < 1,25 (2 до 12,4 GHz), < 1,40 (12,4 до 18 GHz), < 1,80 (18 до 26,5 GHz)
- Висока повторюваність: 0,03 dB типова (DC до 18 GHz), 0,05 dB типова (18 до 26,5 GHz)
- Роз'єми 3,5 mm (f) для роботи на високих частотах
- Довгий термін служби: > 1 мільйон циклів комутації
Застосування
- Системи тестування та вимірювання міліметрових хвиль
- Маршрутизація RF сигналів на високих частотах
- Широкосмугова комутація антени до 26,5 GHz
- Характеризація компонентів та підсистем на частотах міліметрових хвиль
Характеристики
| Frequency Range | dc to 4 GHzdc to 18 GHzdc to 26.5 GHz |
| Insertion Loss | < 0.20 dB, dc to 2 GHz < 0.25 dB, 2 to 4 GHz < 0.20 dB, dc to 2 GHz < 0.50 dB, 2 to 18 GHz < 0.25 dB, dc to 2 GHz < 0.50 dB, 2 to 18 GHz < 1.25 dB, 18 to 26.5 GHz |
| Isolation Between Ports | > 100 dB, dc to 4 GHz> 90 dB, dc to 18 GHz> 90 dB, dc to 18 GHz > 50 dB, 18 to 26.5 GHz |
| SWR Through Line | < 1.10, dc to 2 GHz < 1.20, 2 to 4 GHz < 1.10, dc to 2 GHz < 1.20, 2 to 12.4 GHz < 1.30, 12.4 to 18 GHz < 1.15, dc to 2 GHz < 1.25, 2 to 12.4 GHz < 1.40, 12.4 to 18 GHz < 1.80, 18 to 26.5 GHz |
| Connectors | SMA (f)SMA (f)3.5 mm (f) |
| 8763C | 26.5 GHz |
