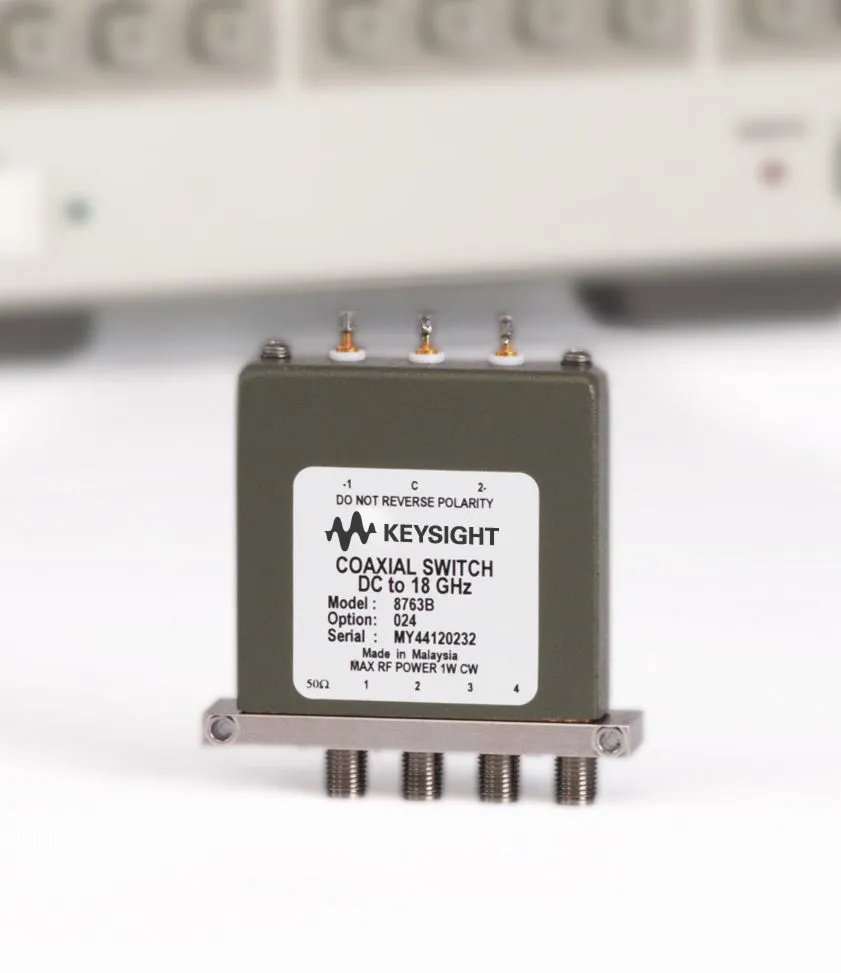

Keysight 8763B Coaxial Switch
Keysight 8763B коаксіальний комутатор
Запитати ціну
Keysight 8763B — DC to 18 GHz multiport coaxial switch with low insertion loss, high isolation, and broadband RF performance.
Деталі продукту
| Модель | 8763B |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8763B — це 4-портовий коаксіальний RF комутатор, що працює від DC до 18 GHz. Він забезпечує відмінні електричні та механічні характеристики з широкосмугової роботою, високою ізоляцією, низьким SWR та винятковою повторюваністю. Один порт має 50-омне внутрішнє завершення, що робить його придатним для широкосмугових RF вимірювань та тестування.
Основні характеристики
- Діапазон частот: DC до 18 GHz
- 4-портовий коаксіальний комутатор з одним 50-омним внутрішнім завершенням
- Втрата включення: < 0,20 dB (DC до 2 GHz), < 0,50 dB (2 до 18 GHz)
- Ізоляція портів: > 90 dB у всьому діапазоні частот
- SWR < 1,10 (DC до 2 GHz), < 1,20 (2 до 12,4 GHz), < 1,30 (12,4 до 18 GHz)
- Висока повторюваність: 0,03 dB типова до 1 мільйона циклів
- Роз'єми SMA (f)
Застосування
- RF системи вимірювання та тестування
- Маршрутизація сигналів у ланцюгах приймачів/передавачів
- Широкосмугова комутація антени
- Характеризація мікрохвильових компонентів
Характеристики
| Type | Multiport coaxial switch with four RF ports, one with 50-ohm termination |
| Superior RF performance | Insertion loss: < 0.20 dB to 2 GHz, < 0.5 dB to 18 GHz SWR (through line): < 1.1 to 2 GHz, < 1.2 to 12.4 GHz, < 1.3 to 18 GHz Isolation: > 90 dB to 18 GHz |
| Excellent RF repeatability & long life span | Guaranteed performance up to 1 million cycles |
| Frequency Range | dc to 4 GHzdc to 18 GHzdc to 26.5 GHz |
| Insertion Loss | < 0.20 dB, dc to 2 GHz < 0.25 dB, 2 to 4 GHz < 0.20 dB, dc to 2 GHz < 0.50 dB, 2 to 18 GHz < 0.25 dB, dc to 2 GHz < 0.50 dB, 2 to 18 GHz < 1.25 dB, 18 to 26.5 GHz |
| Isolation Between Ports | > 100 dB, dc to 4 GHz> 90 dB, dc to 18 GHz> 90 dB, dc to 18 GHz > 50 dB, 18 to 26.5 GHz |
| SWR Through Line | < 1.10, dc to 2 GHz < 1.20, 2 to 4 GHz < 1.10, dc to 2 GHz < 1.20, 2 to 12.4 GHz < 1.30, 12.4 to 18 GHz < 1.15, dc to 2 GHz < 1.25, 2 to 12.4 GHz < 1.40, 12.4 to 18 GHz < 1.80, 18 to 26.5 GHz |
| Connectors | SMA (f)SMA (f)3.5 mm (f) |
| 8763B | 18 GHz |
